Bộ truyền dữ liệu DNC Pro Ausys máy CNC
- Bộ truyền DNC tốc độ cao
- Thiết kế nhỏ gọn, tiện tợi sử dụng
- Giải pháp truyền dữ liệu tối ưu

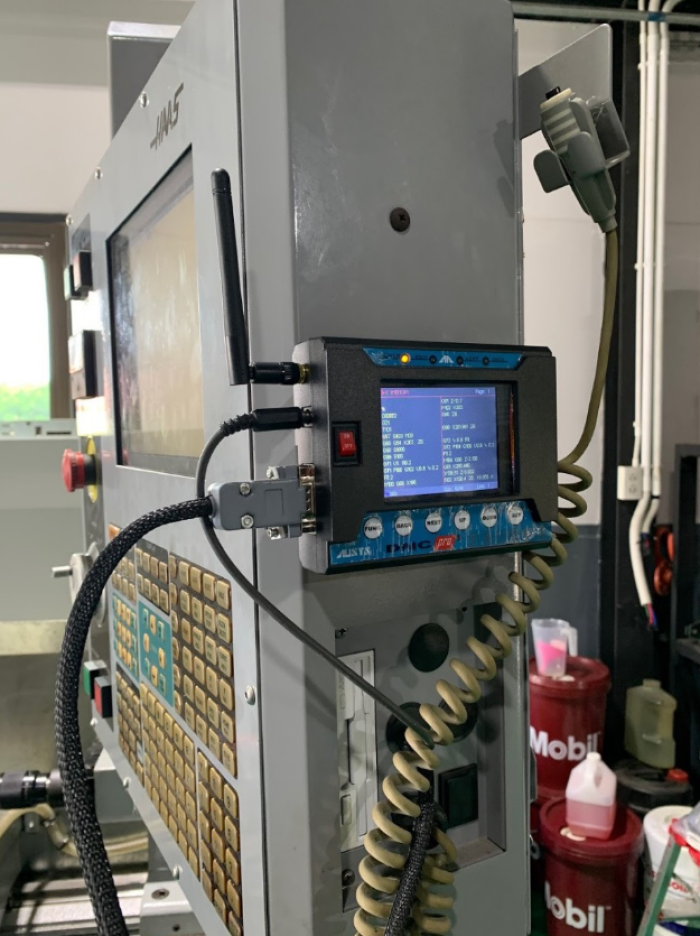

Bộ truyền dữ liệu DNC Pro Ausys là thiết bị trung gian được thiết kế để kết nối, quản lý và truyền nhận chương trình gia công giữa máy tính, USB hoặc thẻ nhớ với máy CNC thông qua cổng RS232. Thiết bị giúp giải quyết những hạn chế của bộ nhớ trong máy CNC, đồng thời đảm bảo quá trình truyền dữ liệu nhanh, ổn định và an toàn.

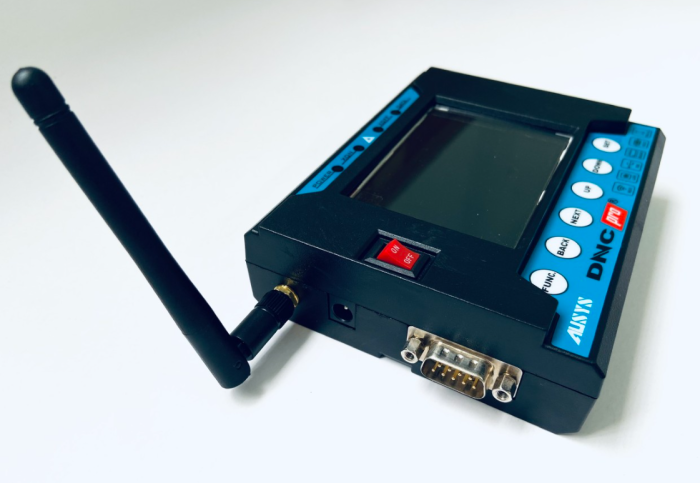

Các bộ phận chính của bộ truyền dữ liệu DNC Pro Ausys máy CNC

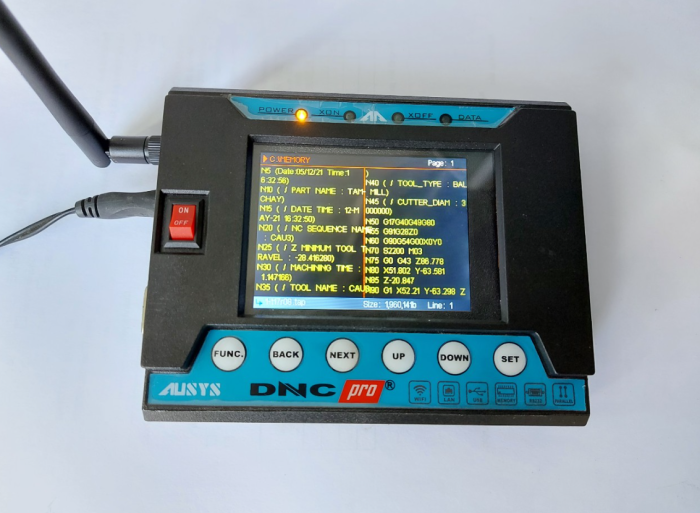

- Màn hình LCD hiển thị thông tin, trạng thái truyền dữ liệu.
- Bộ nhớ trong để lưu trữ các chương trình CNC.
- Cổng kết nối RS232, USB và Parallel tùy phiên bản.
- Hệ thống phím bấm chức năng trực quan, dễ thao tác.
- Bộ vi xử lý điều khiển việc gửi/nhận dữ liệu với độ chính xác cao.
- Vỏ bảo vệ chắc chắn, thiết kế gọn nhẹ, dễ dàng lắp đặt tại xưởng.
Đặc điểm của bộ truyền dữ liệu DNC Pro Ausys máy CNC
- Truyền và nhận dữ liệu qua cổng RS232 với tốc độ truyền ổn định, hỗ trợ nhiều mức baudrate khác nhau.
- Quản lý file dễ dàng như sao chép, cắt/dán, xóa, đổi tên, tạo thư mục.
- Hỗ trợ chức năng (DNC) chạy chương trình trực tiếp từ thiết bị khi bộ nhớ máy CNC không đủ.
- Tích hợp tính năng FORCED SEND giúp truyền cưỡng bức trong trường hợp máy CNC gặp lỗi giao tiếp.
- Khả năng tương thích với nhiều dòng máy CNC khác nhau như Fanuc, Mitsubishi, Yasnac, Mazak, Tosnuc…
- Giao diện đơn giản, dễ sử dụng ngay cả với người vận hành mới.
Ứng dụng thực tế của bộ truyền dữ liệu DNC Pro Ausys máy CNC
- Quản lý dữ liệu chương trình gia công trong các xưởng cơ khí chính xác.
- Truyền chương trình lớn mà bộ nhớ máy CNC không thể lưu trữ.
- Đảm bảo độ ổn định trong quá trình gia công phức tạp và lâu dài.
- Giúp các nhà máy sản xuất tối ưu hóa hiệu quả vận hành, giảm thiểu lỗi do truyền dữ liệu thủ công.
Lưu ý khi sử dụng bộ truyền dữ liệu DNC Pro Ausys máy CNC
Để tăng hiệu suất và ổn định đường truyền RS232, cần cài đặt đúng thông số tùy loại máy CNC.
|
Dòng máy CNC |
Tham số cần cài đặt / Lưu ý |
|
Fanuc series 0 |
prm 390.7 = 1 |
|
Fanuc 0M-A, 10M |
SEND MODE = 2; Char Delay 5%–10%; Line Delay 5–15 |
|
Fanuc 3M |
SEND MODE = 2; Char Delay 5%–10%; Line Delay 50 |
|
Fanuc 16i, 18i, 21i, 0i |
ND3 #100.5 = 1; SEND MODE = 2 |
|
Mitsubishi (dòng thường) |
Char Delay 5%–10%; Line Delay 5–15 |
|
Mitsubishi M320 trở lên |
Chỉ hoạt động ổn ở baudrate thấp |
|
Yasnac |
SEND MODE = 2; Char Delay 5%–10%; Line Delay 5–15 |
|
Tosnuc |
SEND MODE = 2; Char Delay 5%–10%; Line Delay 5–15 |
|
Mazak |
SEND MODE = 2; Char Delay 5%–10%; Line Delay 5–15 |
Thông số kỹ thuật của bộ truyền dữ liệu DNC Pro Ausys máy CNC
|
Thông số |
Chi tiết |
|
Màn hình |
LCD 2.4” – 65.000 màu |
|
Bộ nhớ |
4 GB, lưu trữ & quản lý chương trình gia công |
|
Cổng kết nối |
2 x USB 2.0, Parallel 50-pin, RS232 (dây 1–3m) |
|
Phím chức năng |
RESET, FUNCTION, BACK, SET, UP, DOWN |
|
Quản lý file |
COPY/PASTE, CUT, RENAME, NEW FOLDER, DELETE |
|
Tính năng truyền dữ liệu |
SEND (truyền G-code), FORCED SEND (truyền cưỡng bức), RECEIVE (nhận chương trình/parameter) |
|
Tính năng hỗ trợ |
AUTO CUTTING (cắt chương trình theo % hoặc số dòng) |
