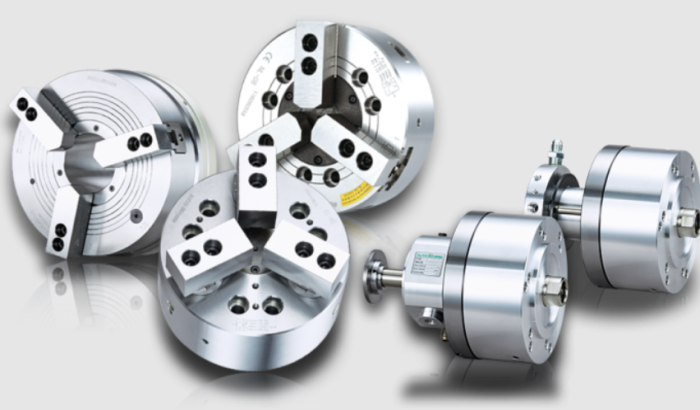

Mâm cặp 3 chấu Kitagawa SC-3-106, SC-4-105, SC-5-107
- SEC - đơn vị phân phối chính hãng
- Thương hiệu Kitagawa Nhật Bản
- Mâm cặp độ chính xác cao
- Liên hệ ngay để được tư vấn và báo giá
| Loại | Mâm cặp cơ |
| Kích thước | 3", 4", 5", 7" (inch) |
Mâm cặp 3 chấu Kitagawa SC-3-106, SC-4-105, SC-5-107 là gì?
Mâm cặp 3 chấu Kitagawa SC-3-106, SC-4-105, SC-5-107 là loại mâm cặp cơ khí chuyên dụng, được thiết kế để kẹp giữ chi tiết tròn, vuông hoặc các dạng hình học khác trong quá trình gia công tiện. Với cơ chế tự định tâm nhờ 3 chấu di chuyển đồng thời, sản phẩm đảm bảo độ chính xác cao, lực kẹp chắc chắn và bền bỉ trong nhiều điều kiện làm việc khác nhau. Kitagawa SC là dòng mâm cặp chất lượng cao của hãng Kitagawa (Nhật Bản), thường được sử dụng trên máy tiện CNC và máy tiện vạn năng.
Cấu tạo chính của mâm cặp 3 chấu Kitagawa SC-3-106, SC-4-105, SC-5-107
- Thân mâm cặp bằng thép hợp kim chịu lực, được xử lý nhiệt để tăng độ bền.
- 3 chấu kẹp tự định tâm, có thể thay thế và đảo chiều.
- Trục vít và bánh răng truyền động đồng bộ cho 3 chấu.
- Nắp che bảo vệ chống bụi và dầu cắt gọt.
- Lỗ thông tâm giúp thoát phoi và dầu dễ dàng.
- Bề mặt mài chính xác, chống mài mòn.
Mâm cặp 3 chấu Kitagawa SC-3-106, SC-4-105, SC-5-107 được sử dụng phổ biến ở đâu?
- Máy tiện CNC trong ngành cơ khí chính xác.
- Máy tiện vạn năng tại các xưởng gia công cơ khí.
- Ngành sản xuất linh kiện ô tô, xe máy.
- Ngành công nghiệp khuôn mẫu.
- Xưởng chế tạo phụ tùng, thiết bị cơ khí.
- Các trường học, trung tâm đào tạo nghề cơ khí.
Bảng thông số kỹ thuật của mâm cặp 3 chấu Kitagawa SC-3-106, SC-4-105, SC-5-107
|
Model |
SC-3-106 |
SC-4-105 |
SC-5-107 |
|
Kẹp bên ngoài |
2 – 70 |
3 – 95 |
3 – 110 |
|
Kẹp bên trong |
24 – 64 |
29 – 84 |
33 – 100 |
|
Xử lý mô-men xoắn (N·m) |
29.4 |
44.1 |
63.7 |
|
Lực kẹp tĩnh Tối đa (kN) |
9 |
12 |
15 |
|
Tốc độ tối đa (min⁻¹) |
2500 |
2500 |
2500 |
|
Mô men quán tính (kg·m²) |
0.001 |
0.004 |
0.009 |
|
Trọng lượng (kg) (với hàm trên mềm) |
1.5 |
3.1 |
4.4 |
