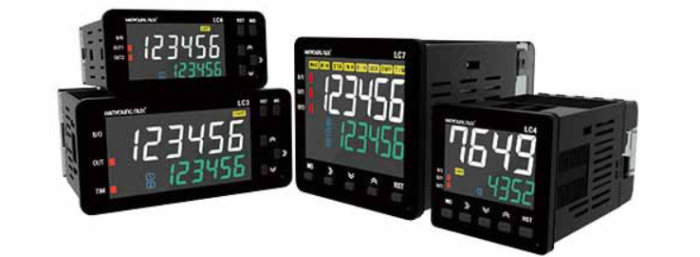

Counter (bộ đếm) là thiết bị hoặc mạch điện tử dùng để đếm, lưu trữ và hiển thị số lần một sự kiện xảy ra thông qua tín hiệu xung (pulse). Thiết bị này có thể hoạt động dưới dạng cơ học hoặc điện tử tùy theo mục đích sử dụng.
Trong thực tế, counter thường được tích hợp trong các hệ thống tự động hóa, máy móc sản xuất hoặc thiết bị đo lường để theo dõi số lượng sản phẩm, chu kỳ hoạt động hay tần suất sự kiện. Nhờ khả năng đếm chính xác và xử lý nhanh, counter đóng vai trò quan trọng trong nhiều lĩnh vực công nghiệp và đời sống.

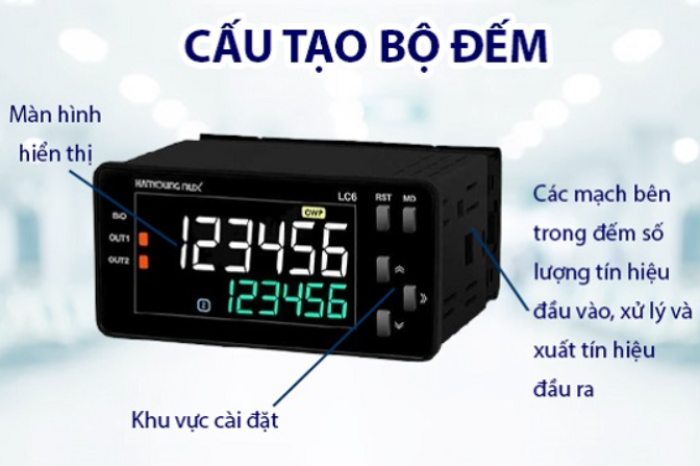

Cấu tạo của bộ đếm Counter
Một bộ đếm thông dụng được thiết kế với ba thành phần chính, mỗi phần đảm nhiệm một chức năng riêng trong hệ thống.
Màn hình hiển thị
Màn hình hiển thị giúp người dùng quan sát giá trị đếm theo thời gian thực. Tùy theo loại thiết bị, màn hình có thể là LED 7 đoạn, LCD hoặc dạng cơ học với bánh răng hiển thị số. Trong môi trường công nghiệp, màn hình có độ sáng cao và góc nhìn rộng sẽ giúp việc theo dõi trở nên dễ dàng hơn.
Khu vực cài đặt và điều khiển
Khu vực này cho phép người vận hành thiết lập các thông số cần thiết cho quá trình đếm. Người dùng có thể reset giá trị về 0, cài đặt giá trị đếm mong muốn, lựa chọn chế độ đếm lên hoặc đếm xuống, đồng thời điều chỉnh các thông số như thời gian, độ phân giải hoặc dạng tín hiệu xung.
Mạch xử lý bên trong
Mạch xử lý là bộ phận quan trọng nhất của counter, chịu trách nhiệm tiếp nhận và xử lý tín hiệu đầu vào. Bộ phận này thực hiện việc phân tích xung, tính toán giá trị đếm và truyền tín hiệu đầu ra để điều khiển các thiết bị khác như relay, đèn báo hoặc PLC.
Các dòng counter hiện đại còn hỗ trợ giao tiếp truyền thông như Modbus hoặc RS485, lưu trữ dữ liệu dài hạn và xử lý xung với tốc độ cao.
Nguyên lý hoạt động của bộ đếm Counter
Counter hoạt động dựa trên nguyên tắc nhận tín hiệu xung và cập nhật giá trị đếm tương ứng theo từng xung nhận được.
Nhận tín hiệu đầu vào
Tín hiệu đầu vào của counter thường đến từ các thiết bị như cảm biến quang, cảm biến tiệm cận, encoder, cảm biến tốc độ hoặc nút nhấn. Mỗi tín hiệu xung đại diện cho một lần xảy ra của sự kiện cần đếm.
Xử lý và đếm xung
Sau khi nhận tín hiệu, bộ xử lý sẽ tiến hành đếm xung theo chế độ đã cài đặt. Nếu ở chế độ đếm lên, giá trị sẽ tăng dần theo từng xung. Ngược lại, ở chế độ đếm xuống, giá trị sẽ giảm dần. Với các ứng dụng tốc độ cao, counter cần có khả năng xử lý xung nhanh để đảm bảo độ chính xác.
Hiển thị và lưu trữ dữ liệu
Giá trị sau khi được xử lý sẽ hiển thị trực tiếp trên màn hình. Ngoài ra, nhiều thiết bị còn có khả năng lưu trữ dữ liệu để phục vụ việc theo dõi, phân tích hoặc truy xuất sau này.
Kích hoạt đầu ra
Khi giá trị đếm đạt đến mức cài đặt trước, counter sẽ kích hoạt các tín hiệu đầu ra. Điều này có thể bao gồm việc bật đèn cảnh báo, kích hoạt relay, dừng máy hoặc gửi lệnh điều khiển sang các hệ thống khác.

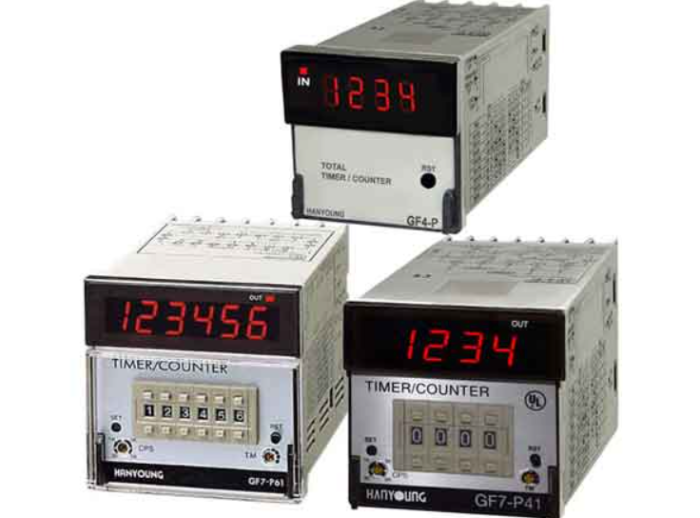

Phân loại Counter
Counter được phân loại dựa trên nguyên lý hoạt động của mạch bên trong, chủ yếu gồm hai loại chính.
Bộ đếm đồng bộ
Ở bộ đếm đồng bộ, tất cả các phần tử trong mạch nhận cùng một xung nhịp từ nguồn chung. Nhờ đó, thiết bị hoạt động ổn định, không xảy ra độ trễ giữa các phần tử và đảm bảo độ chính xác cao. Loại này thường được sử dụng trong các hệ thống yêu cầu tốc độ và độ chính xác lớn.
Bộ đếm không đồng bộ
Bộ đếm không đồng bộ hoạt động theo kiểu truyền xung tuần tự giữa các phần tử. Điều này tạo ra độ trễ lan truyền, khiến tốc độ xử lý thấp hơn so với loại đồng bộ. Tuy nhiên, thiết kế của loại này đơn giản và chi phí thấp nên phù hợp với các ứng dụng cơ bản.

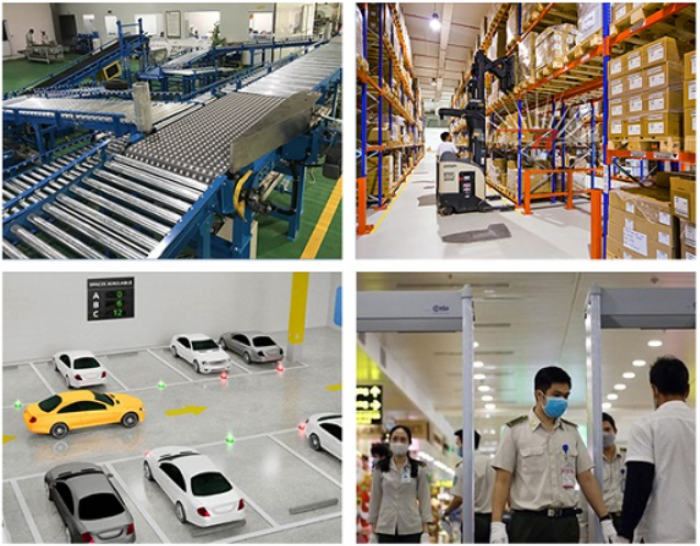

Ứng dụng của Counter trong thực tế
Trong sản xuất công nghiệp
Counter được sử dụng để đếm số lượng sản phẩm trên dây chuyền, theo dõi số lần hoạt động của máy móc, kiểm soát chu kỳ sản xuất và quản lý hàng hóa. Thiết bị này giúp doanh nghiệp nâng cao hiệu quả quản lý và đảm bảo chất lượng sản phẩm.
Trong thiết bị điện tử dân dụng
Trong đời sống hàng ngày, counter xuất hiện trong nhiều thiết bị như máy giặt, lò vi sóng hoặc điều khiển từ xa. Chúng giúp ghi nhận số lần hoạt động hoặc thời gian sử dụng của thiết bị.
Trong lĩnh vực y tế
Counter được ứng dụng trong các thiết bị đo nhịp tim, máy đếm bước chân hoặc các hệ thống thí nghiệm. Việc đếm chính xác giúp nâng cao độ tin cậy trong chẩn đoán và nghiên cứu.
Trong giao thông và an ninh
Counter được dùng để đếm số lượng phương tiện qua lại, kiểm soát số người ra vào khu vực hoặc ghi nhận số lần kích hoạt hệ thống an ninh. Điều này hỗ trợ hiệu quả cho việc quản lý và đảm bảo an toàn.
