Yield Strength là gì?
Yield Strength (giới hạn chảy) là mức ứng suất mà tại đó vật liệu bắt đầu biến dạng dẻo, tức là sau khi vượt qua ngưỡng này, vật liệu sẽ không thể trở lại hình dạng ban đầu dù ngừng tác dụng lực.
Trước khi đạt đến Yield Strength, vật liệu chỉ biến dạng đàn hồi và có thể phục hồi hoàn toàn. Khi vượt qua điểm này, biến dạng trở thành vĩnh viễn và tăng dần theo lực tác dụng.
Chỉ số này thường được đo bằng đơn vị MPa hoặc N/mm² và là thông số quan trọng trong thiết kế cơ khí, giúp đảm bảo vật liệu không bị biến dạng ngoài ý muốn trong quá trình làm việc.
Nguyên lý hình thành Yield Strength
Yield Strength hình thành dựa trên sự thay đổi hành vi biến dạng của vật liệu dưới tác dụng của lực kéo hoặc nén. Khi chịu tải, vật liệu ban đầu chỉ bị biến dạng đàn hồi, nghĩa là các liên kết nguyên tử bị kéo giãn nhưng vẫn có thể trở về trạng thái ban đầu.
Khi ứng suất tăng đến một mức nhất định, cấu trúc tinh thể bên trong vật liệu bắt đầu trượt giữa các lớp nguyên tử (dislocation movement). Tại thời điểm này, vật liệu không còn khả năng phục hồi hoàn toàn và chuyển sang biến dạng dẻo.
Cách xác định Yield Strength
Yield Strength thường được xác định thông qua thử nghiệm kéo (tensile test) trong phòng thí nghiệm vật liệu.
Quy trình cơ bản gồm:
- Chuẩn bị mẫu thử: Gia công mẫu vật liệu theo tiêu chuẩn quy định.
- Tiến hành kéo mẫu: Tác dụng lực kéo tăng dần lên mẫu bằng máy thử kéo.
- Ghi nhận dữ liệu: Theo dõi sự thay đổi chiều dài và lực tác dụng.
- Vẽ biểu đồ ứng suất – biến dạng: Xác định mối quan hệ giữa lực và độ biến dạng.
- Xác định điểm chảy: Sử dụng phương pháp offset 0.2% hoặc điểm uốn trên đồ thị để xác định Yield Strength.
Các yếu tố ảnh hưởng đến Yield Strength
- Thành phần hóa học: Hàm lượng carbon và các nguyên tố hợp kim ảnh hưởng trực tiếp đến độ bền và giới hạn chảy của vật liệu.
- Cấu trúc tinh thể: Kích thước hạt càng nhỏ thì Yield Strength càng cao do cản trở sự dịch chuyển lệch mạng.
- Xử lý nhiệt: Các quá trình như tôi, ram, ủ có thể làm thay đổi đáng kể khả năng chịu lực của vật liệu.
- Gia công cơ khí: Cán nguội, kéo nguội hoặc biến dạng dẻo làm tăng độ bền và nâng cao Yield Strength.
- Nhiệt độ làm việc: Nhiệt độ cao thường làm giảm giới hạn chảy của vật liệu, trong khi nhiệt độ thấp có thể làm tăng độ cứng nhưng giảm độ dẻo.

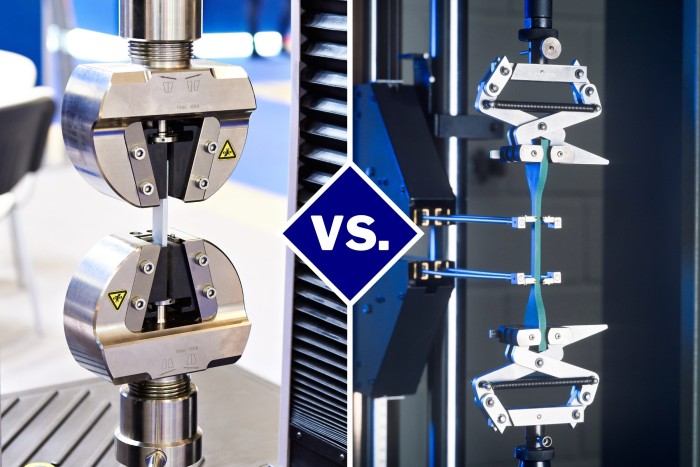

Phân biệt Yield Strength với các khái niệm liên quan
| Khái niệm | Yield Strength (Giới hạn chảy) | Ultimate Tensile Strength (Độ bền kéo tối đa) | Elastic Limit (Giới hạn đàn hồi) |
|---|---|---|---|
| Ý nghĩa | Ứng suất bắt đầu biến dạng dẻo | Ứng suất lớn nhất vật liệu chịu được trước khi đứt | Giới hạn cuối cùng còn biến dạng đàn hồi |
| Trạng thái vật liệu | Bắt đầu biến dạng vĩnh viễn | Sắp phá hủy vật liệu | Vẫn phục hồi hoàn toàn |
| Vị trí trên đồ thị ứng suất–biến dạng | Trước UTS | Cao nhất trên đường cong | Gần Yield Strength |
| Ứng dụng | Thiết kế giới hạn an toàn làm việc | Đánh giá độ bền tối đa vật liệu | Xác định vùng đàn hồi |
Ý nghĩa của Yield Strength trong thực tế
- Trong thiết kế cơ khí: Giúp kỹ sư tính toán tải trọng tối đa mà chi tiết máy có thể chịu được mà không bị biến dạng.
- Trong xây dựng: Là cơ sở lựa chọn thép và vật liệu chịu lực cho công trình, đảm bảo an toàn kết cấu.
- Trong sản xuất sản phẩm: Giúp kiểm soát chất lượng vật liệu đầu vào và độ bền của sản phẩm cuối cùng.
- Trong an toàn kỹ thuật: Hạn chế nguy cơ hỏng hóc, biến dạng hoặc phá hủy khi thiết bị hoạt động dưới tải trọng lớn.
Ứng dụng của Yield Strength
- Ngành xây dựng: Lựa chọn thép kết cấu cho nhà cao tầng, cầu đường và công trình chịu lực.
- Cơ khí chế tạo: Thiết kế chi tiết máy như trục, bánh răng, bulong, khung máy.
- Ngành ô tô – hàng không: Tối ưu vật liệu để đảm bảo vừa nhẹ vừa chịu lực tốt.
- Công nghiệp dầu khí: Thiết kế đường ống, bồn chứa chịu áp suất cao.
- Kỹ thuật vật liệu: Nghiên cứu và phát triển hợp kim mới có độ bền cao hơn.
Các giá trị Yield Strength của một số vật liệu phổ biến
| Vật liệu | Yield Strength (MPa) | Đặc điểm |
|---|---|---|
| Thép carbon thấp | ~200 – 300 MPa | Dễ gia công, phổ biến trong xây dựng |
| Thép hợp kim | ~350 – 800 MPa | Độ bền cao, dùng trong cơ khí chế tạo |
| Inox (thép không gỉ) | ~200 – 600 MPa | Chống ăn mòn tốt, ứng dụng rộng |
| Nhôm | ~30 – 300 MPa | Nhẹ, dùng trong hàng không và kết cấu nhẹ |
| Đồng | ~70 – 200 MPa | Dẫn điện tốt, dùng trong điện – điện tử |
| Titan | ~400 – 1000 MPa | Rất bền, nhẹ, dùng trong hàng không y tế |
Yield Strength là một trong những thông số cơ bản và quan trọng nhất trong cơ học vật liệu, giúp xác định giới hạn bắt đầu biến dạng dẻo của vật liệu. Việc hiểu rõ Yield Strength giúp kỹ sư lựa chọn vật liệu phù hợp, thiết kế kết cấu an toàn và tối ưu hiệu suất sử dụng.
Trong thực tế, chỉ số này có ý nghĩa lớn trong xây dựng, cơ khí, ô tô và nhiều ngành công nghiệp khác, góp phần đảm bảo độ bền, độ an toàn và tuổi thọ của sản phẩm.
