Cảm biến quang Sick GTB2S-E1331

Cảm biến quang SICK GTB2S-E1331 là cảm biến quang khuếch tán có chức năng khử nền, phát hiện vật thể nhỏ chính xác trong dải 5 mm đến 30 mm. Thiết kế mini, đáp ứng nhanh, phù hợp cho máy tự động, băng tải và dây chuyền công nghiệp.

Cảm biến quang SICK GTB2S-E1331 là gì?

Cảm biến quang SICK GTB2S-E1331 là dòng photoelectric proximity sensor thuộc series G2 của SICK, hoạt động theo nguyên lý cảm biến quang khuếch tán có khử nền. Đây là lựa chọn phù hợp cho những hệ thống cần phát hiện vật thể ở khoảng cách ngắn nhưng vẫn đòi hỏi độ ổn định cao, đặc biệt trong các ứng dụng có chi tiết nhỏ hoặc môi trường lắp đặt hạn chế về không gian. Theo datasheet chính hãng, model này có thiết kế vỏ chữ nhật siêu nhỏ, dùng PinPoint LED ánh sáng đỏ nhìn thấy được, dải phát hiện tiêu chuẩn 5 mm đến 30 mm, và tối đa có thể đạt 36 mm trong điều kiện chuẩn.

Không chỉ nổi bật ở kích thước nhỏ gọn, SICK GTB2S-E1331 còn được đánh giá cao nhờ khả năng phát hiện vật thể ổn định, thời gian đáp ứng nhanh và độ bền phù hợp với môi trường công nghiệp. Đây là lý do model này thường được lựa chọn trong các hệ thống máy đóng gói, máy lắp ráp, băng tải mini, thiết bị xử lý linh kiện và các dây chuyền tự động hóa cần cảm biến nhỏ nhưng chính xác.

Đặc điểm nổi bật của cảm biến quang SICK GTB2S-E1331

Thiết kế mini phù hợp không gian lắp đặt hẹp

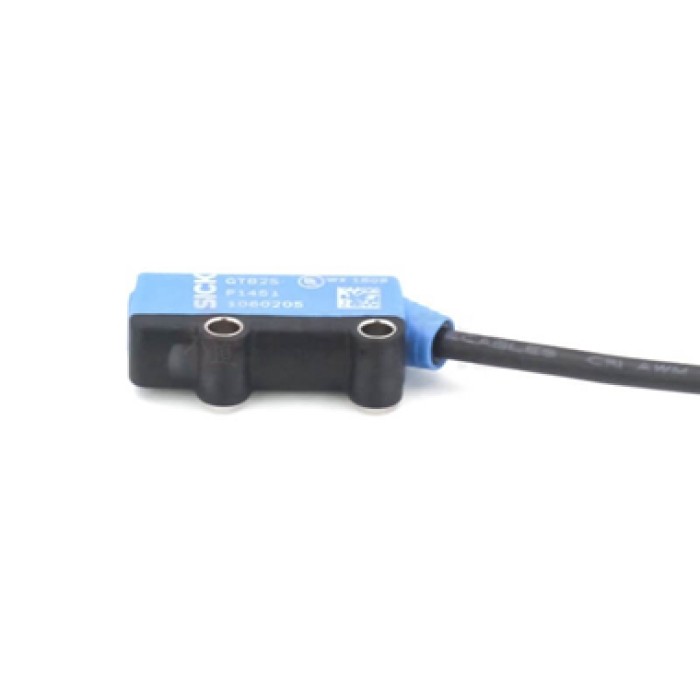

Một trong những điểm đáng chú ý nhất của cảm biến quang SICK GTB2S-E1331 là kích thước rất nhỏ, chỉ khoảng 7.7 mm x 21.8 mm x 13.5 mm. Kích thước này giúp cảm biến dễ dàng lắp vào các vị trí chật hẹp trên máy, nơi các dòng cảm biến kích thước lớn khó bố trí. Với những dây chuyền yêu cầu tiết kiệm không gian hoặc thiết kế máy gọn, đây là lợi thế rất quan trọng.

Phát hiện vật thể nhỏ hiệu quả

Theo tài liệu kỹ thuật của SICK, model này được định hướng cho ứng dụng phát hiện vật thể nhỏ. Nhờ sử dụng PinPoint LED và điểm sáng nhỏ, cảm biến có thể nhận biết chính xác hơn với các chi tiết nhỏ hoặc vật thể có kích thước hạn chế, giúp hệ thống vận hành ổn định và giảm lỗi phát hiện thiếu hoặc phát hiện sai.

Công nghệ khử nền giúp tín hiệu ổn định hơn

GTB2S-E1331 là cảm biến quang khuếch tán có background suppression. Tính năng này đặc biệt hữu ích khi phía sau vật thể có nền phản xạ hoặc bề mặt gây nhiễu. Thay vì chỉ phản ứng đơn giản với ánh sáng phản xạ, cảm biến được tối ưu để phân biệt vật thể trong khoảng phát hiện và giảm ảnh hưởng từ nền phía sau, từ đó nâng cao độ ổn định trong thực tế vận hành. Datasheet ghi nhận mức background suppression typ. from 38 mm.

Tốc độ phản hồi nhanh cho dây chuyền tự động

Trong môi trường sản xuất hiện đại, tốc độ đáp ứng là yếu tố rất quan trọng. SICK GTB2S-E1331 có response time dưới 0.6 ms và switching frequency 800 Hz, phù hợp cho các hệ thống cần phát hiện liên tục khi sản phẩm di chuyển nhanh trên băng tải hoặc khi máy hoạt động theo chu kỳ ngắn.

Độ bền phù hợp môi trường công nghiệp

Model này có chuẩn bảo vệ IP67, vỏ ABS, phần quang học bằng PMMA, giúp thiết bị vận hành ổn định trong điều kiện công nghiệp phổ biến như bụi, môi trường có độ ẩm hoặc khu vực có khả năng bắn nước nhẹ trong quá trình làm việc. Ngoài ra, cảm biến hoạt động trong dải nhiệt độ môi trường -25°C đến +50°C, phù hợp cho nhiều nhà máy và dây chuyền sản xuất.

Ưu điểm của cảm biến quang SICK GTB2S-E1331

Ưu điểm về hiệu suất phát hiện

• Phát hiện vật thể nhỏ tốt nhờ PinPoint LED và điểm sáng nhỏ.
• Hoạt động ổn định trong dải ngắn, phù hợp ứng dụng yêu cầu độ chính xác cao.
• Có khử nền, giúp giảm ảnh hưởng từ bề mặt phía sau vật thể.
• Ánh sáng đỏ nhìn thấy được giúp dễ căn chỉnh hơn khi lắp đặt.

Ưu điểm về lắp đặt và tích hợp

• Kích thước mini giúp lắp được ở nhiều vị trí chật hẹp.

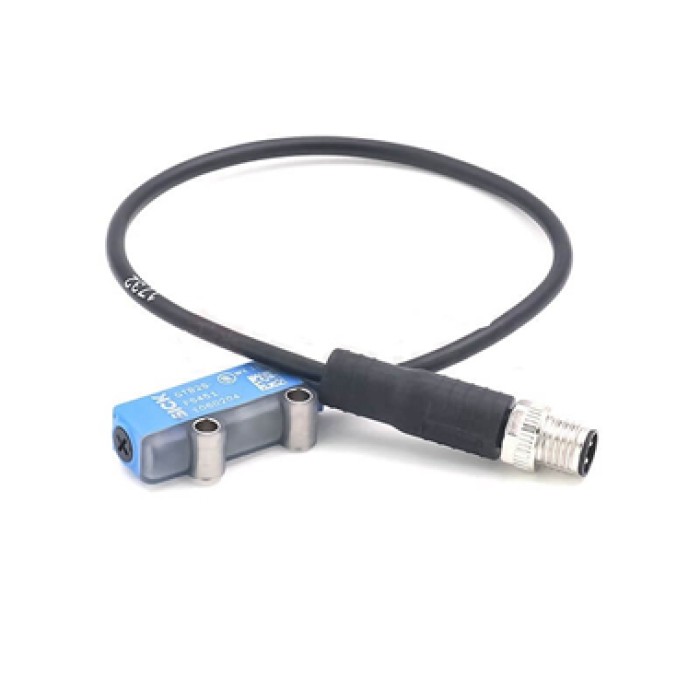

• Dạng cáp liền 3 dây, dài 2 m thuận tiện cho nhiều cấu hình máy phổ biến.
• Dễ tích hợp với hệ thống điều khiển công nghiệp dùng nguồn 10 VDC đến 30 VDC.

Ưu điểm về độ ổn định vận hành

• Dòng tiêu thụ thấp, chỉ khoảng 20 mA khi không tải.
• Có các bảo vệ mạch như đảo cực nguồn, chống nhiễu, quá dòng và ngắn mạch ở ngõ ra theo mô tả kỹ thuật của hãng.
• Chuẩn bảo vệ IP67 giúp tăng độ tin cậy khi vận hành trong môi trường công nghiệp.

Thông số kỹ thuật cảm biến quang SICK GTB2S-E1331

Ứng dụng thực tế của cảm biến quang SICK GTB2S-E1331

Nhờ sự kết hợp giữa tốc độ phản hồi nhanh và kích thước mini, cảm biến quang SICK GTB2S-E1331 được ứng dụng rộng rãi trong nhiều dây chuyền sản xuất:

• Cảm biến giúp phát hiện chính xác mép bao bì và vị trí sản phẩm bên trong các dòng máy đóng gói tự động tốc độ cao.
• Được sử dụng để nhận diện vật thể đi qua trên các hệ thống băng tải mini hoặc các cụm phân loại sản phẩm có kích thước nhỏ.
• SICK GTB2S-E1331 hỗ trợ kiểm soát sự hiện diện của các linh kiện tí hon trong dây chuyền lắp ráp điện tử và cơ khí chính xác.
• Cảm biến đóng vai trò kích hoạt tín hiệu cho các cơ cấu gắp đặt robot khi vật thể đi vào đúng vùng làm việc ở cự ly gần.
• Khả năng loại bỏ nhiễu nền tốt giúp cảm biến hoạt động ổn định trong các môi trường có nhiều vật cản ở phía sau tầm với của thiết bị.

Những lưu ý quan trọng khi mua SICK GTB2S-E1331

Để đảm bảo thiết bị hoạt động đúng chức năng khi lắp đặt mới hoặc thay thế, bạn cần chú ý các điểm sau:

• Xác nhận chính xác kiểu ngõ ra NPN để đảm bảo thiết bị truyền được tín hiệu về bộ điều khiển mà không cần qua mạch chuyển đổi.
• Khoảng cách phát hiện 30mm là thông số danh định, thực tế có thể thay đổi tùy thuộc vào độ phản xạ và màu sắc của bề mặt vật thể cần nhận diện.
• Kiểm tra kỹ sơ đồ đấu nối dây màu nâu (VDC), xanh dương (0V) và đen (Signal) để tránh gây hỏng hóc tầng công suất của thiết bị.
• Nên duy trì việc vệ sinh bề mặt thấu kính định kỳ để đảm bảo tia sáng PinPoint không bị cản trở bởi bụi bẩn trong môi trường sản xuất.
