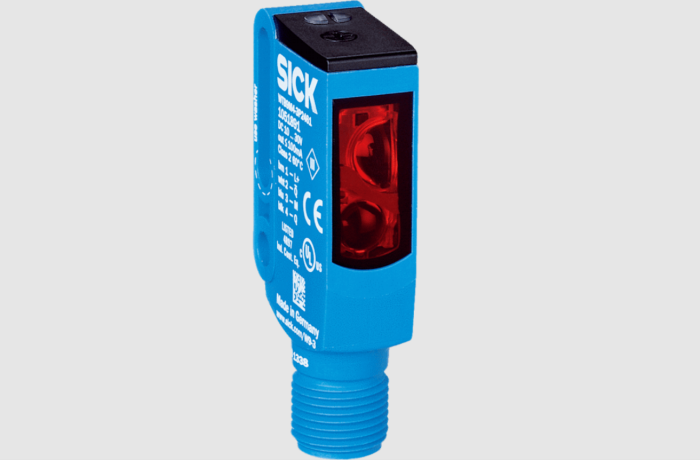

Cảm biến quang Sick WTB9M4-3P2411

Cảm biến quang Sick WTB9M4-3P2411 là một loại cảm biến quang tiệm cận sử dụng công nghệ khử nền để phát hiện vật thể ở khoảng cách gần một cách chính xác, giảm thiểu ảnh hưởng của nền phía sau.

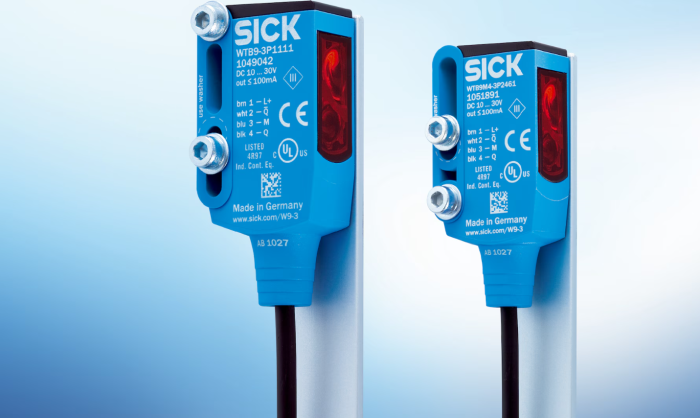

Thiết bị thuộc dòng cảm biến mini của SICK, có thiết kế nhỏ gọn hình chữ nhật, phù hợp lắp đặt trong không gian hẹp, các máy móc có tiết diện nhỏ hoặc trong dây chuyền tự động hóa có yêu cầu cao về độ chính xác.

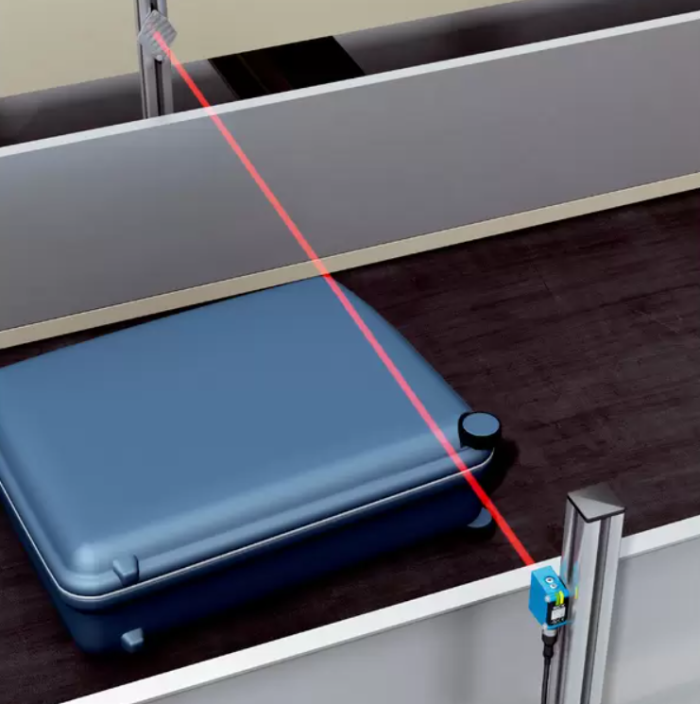

Nguyên lý hoạt động của cảm biến quang Sick WTB9M4-3P2411

• Cảm biến phát ra một chùm ánh sáng hồng ngoại (850 nm) từ LED.
• Khi vật thể đi vào vùng phát hiện, tia sáng sẽ phản xạ trở lại bộ thu.
• Nhờ công nghệ BGS, cảm biến chỉ nhận tín hiệu phản xạ trong khoảng cách cài đặt, loại bỏ ánh sáng phản xạ từ nền xa hơn.
• Tín hiệu thu được sẽ được xử lý và chuyển thành tín hiệu ngõ ra.

Các lỗi thường gặp khi sử dụng cảm biến quang Sick WTB9M4-3P2411

• Lắp sai khoảng cách, vượt quá phạm vi phát hiện (quá 250 mm).
• Căn chỉnh lệch trục giữa cảm biến và vật thể cần phát hiện.
• Bề mặt thấu kính bị bụi bẩn, dầu mỡ che khuất tia sáng.
• Vật thể quá nhỏ so với kích thước điểm sáng (Ø 20 mm tại 250 mm).
• Ánh sáng mạnh chiếu trực tiếp vào đầu cảm biến gây nhiễu.
• Lắp đặt tại vị trí rung động mạnh, làm sai lệch góc cảm biến theo thời gian.

Lưu ý khi sử dụng cảm biến quang Sick WTB9M4-3P2411

• Lắp đặt đúng trong phạm vi cảm biến hoạt động (20 mm – 250 mm).
• Không để vật cản che khuất mặt phát, thu của cảm biến.
• Vệ sinh bề mặt cảm biến định kỳ để tránh bụi bẩn bám lâu ngày.
• Tránh để ánh nắng hoặc đèn công suất lớn chiếu trực tiếp vào đầu cảm biến.
• Sử dụng vít M4 đúng kích thước khi lắp đặt để tránh nứt vỏ.
• Cài đặt độ nhạy phù hợp bằng chiết áp 5 vòng.
• Không kéo căng hoặc bẻ gãy dây trong quá trình lắp.

Bảng thông số kỹ thuật của cảm biến quang Sick WTB9M4-3P2411
