Kim đo biên dạng Accretech DM45090, DM45091, DM45092

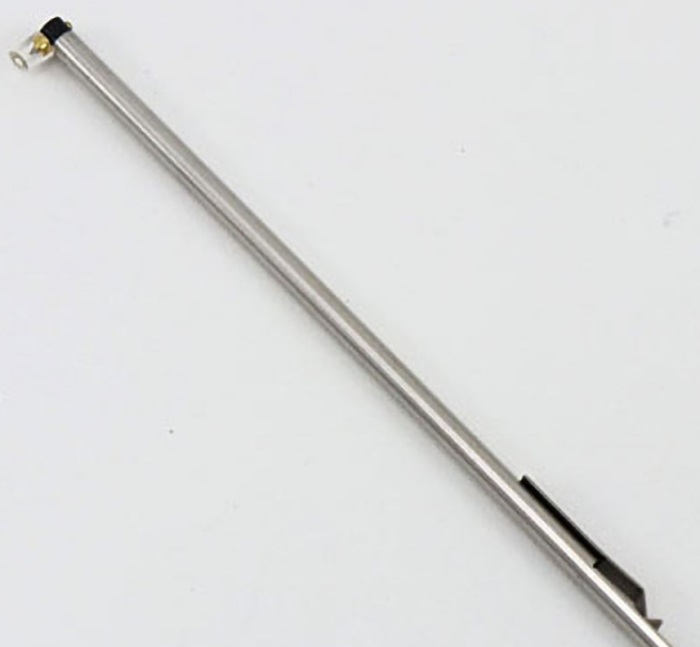

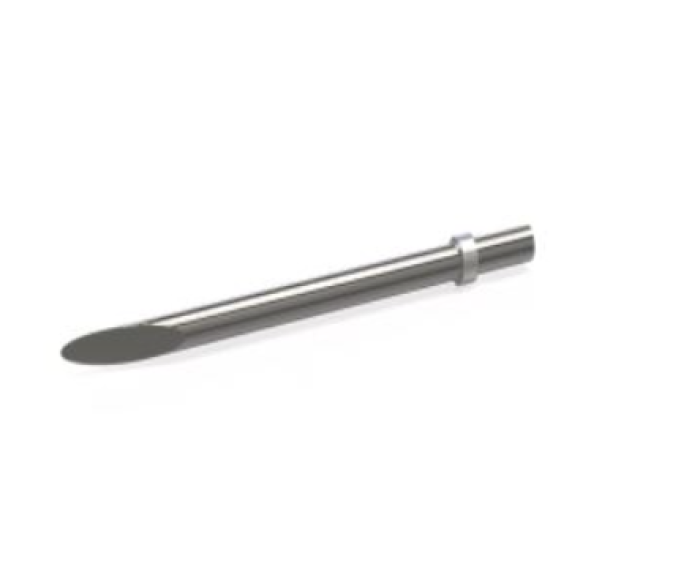

Là stylus (đầu chạm) đo biên dạng (contour/profile) chuyên dụng của Accretech (Tokyo Seimitsu). Dùng cho thiết bị đo biên dạng (contour measuring) hoặc máy đo hình học bề mặt để thu nhận các đường viền, rãnh, cạnh, bậc trên chi tiết.

Nguyên lý hoạt động của kim đo biên dạng Accretech DM45090-92

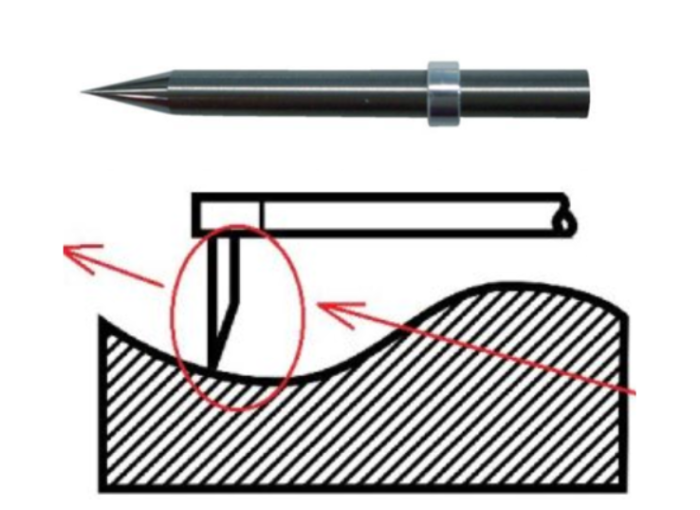

• Khi máy đo biên dạng di chuyển stylus theo biên dạng cần kiểm tra, đầu kim tiếp xúc với bề mặt chi tiết.
• Stylus truyền dao động (lên – xuống) thành tín hiệu cơ học hoặc điện tử về cảm biến của thiết bị đo.
• Hệ thống đo biên dạng (profile) dựa trên dữ liệu dao động để xây dựng đường profile 2D hoặc 3D của chi tiết.
• Thiết bị phân tích biên dạng sử dụng phần mềm để tính các thông số hình học như góc bậc, độ cong, bán kính, độ lệch thực tế so với biên dạng tiêu chuẩn.

Các lỗi thường gặp khi sử dụng kim đo biên dạng Accretech DM45090-92

• Mũi kim bị mòn sau thời gian sử dụng dẫn đến sai số khi quét biên dạng.
• Tiếp xúc quá mạnh hoặc lệch hướng làm kim bị cong hoặc hỏng.
• Bề mặt chi tiết quá bẩn (bụi, dầu, phoi) gây dao động không chính xác.
• Lắp stylus sai loại hoặc kích thước dẫn đến việc stylus không phù hợp với biên dạng cần đo → kết quả sai.
• Vibration (rung) từ máy đo hoặc môi trường xung quanh ảnh hưởng đến tín hiệu, làm mất ổn định khi quét.
• Trong quá trình di chuyển stylus quá nhanh có thể bỏ sót chi tiết biên dạng nhỏ hoặc méo đường profile.

Lưu ý khi sử dụng kim đo biên dạng Accretech DM45090-92

• Khi lắp stylus, đảm bảo tay nhẹ nhàng và chính xác để tránh làm cong hoặc hỏng mũi.
• Vệ sinh bề mặt đo trước khi quét để loại bỏ bụi, mảnh vụn, dầu bám, đảm bảo tiếp xúc sạch, ổn định.
• Sau khi đo, lau sạch mũi kim và nếu có hộp bảo vệ dùng để cất stylus nhằm tránh va chạm và bụi.
• Theo dõi định kỳ trạng thái mũi kim (mòn, trầy) và thay mới nếu cần để duy trì độ chính xác.
• Sử dụng stylus phù hợp với mục đích đo, chọn đúng mã DM45090 / DM45091 / DM45092 tùy theo biên dạng chi tiết (rãnh, góc, bậc...).
• Khi di chuyển stylus trong quá trình đo, nên dùng tốc độ thích hợp  tránh quá nhanh gây bỏ sót đường biên hoặc quá chậm gây mất thời gian.
