Mâm cặp 4 chấu
Đôi nét về mâm cặp 4 chấu
Mâm cặp là một bộ phận không thể thiếu trong các dòng máy tiện CNC và máy tiện cơ, đóng vai trò cố định và giữ chắc phôi trong quá trình gia công. Trong đó, mâm cặp 4 chấu nổi bật nhờ khả năng giữ được nhiều loại chi tiết phức tạp, phi tròn mà các loại mâm cặp 3 chấu thông thường không thể làm được.
Mâm cặp 4 chấu (4-jaw chuck) bao gồm 4 chấu cặp độc lập hoặc tự định tâm, cho phép điều chỉnh từng chấu riêng biệt. Điều này giúp người dùng dễ dàng gá kẹp các chi tiết có hình dạng đặc biệt như hình vuông, hình chữ nhật, hình lục giác hoặc các phôi đúc không đồng đều.
Cấu tạo và nguyên lý hoạt động của mâm cặp 4 chấu
Mâm cặp 4 chấu thường được làm bằng thép hợp kim cứng cáp, chịu lực và chống mài mòn tốt, đảm bảo tuổi thọ cao trong quá trình sử dụng. Tùy theo loại (độc lập hoặc tự định tâm), cấu tạo có thể khác nhau đôi chút.
- Loại độc lập, mỗi chấu được điều chỉnh riêng bằng vít xoay. Người thợ có thể dịch chuyển từng chấu để kẹp các chi tiết không tròn hoặc có hình dạng bất đối xứng. Loại này mang lại độ chính xác cao trong việc định tâm thủ công.
- Loại tự định tâm, bốn chấu di chuyển đồng thời, giúp tiết kiệm thời gian gá kẹp và phù hợp với các chi tiết có hình dạng đều, đối xứng.
Phân loại mâm cặp 4 chấu
Mâm cặp 4 chấu độc lập
Phù hợp cho các loại máy tiện cơ, máy tiện CNC không có hệ thống điều khiển tự động chấu. Có thể điều chỉnh từng chấu bằng tay, mang lại độ linh hoạt cao. Dùng trong gia công các chi tiết phi tròn, hình vuông, hình chữ nhật, phôi đúc không đều.

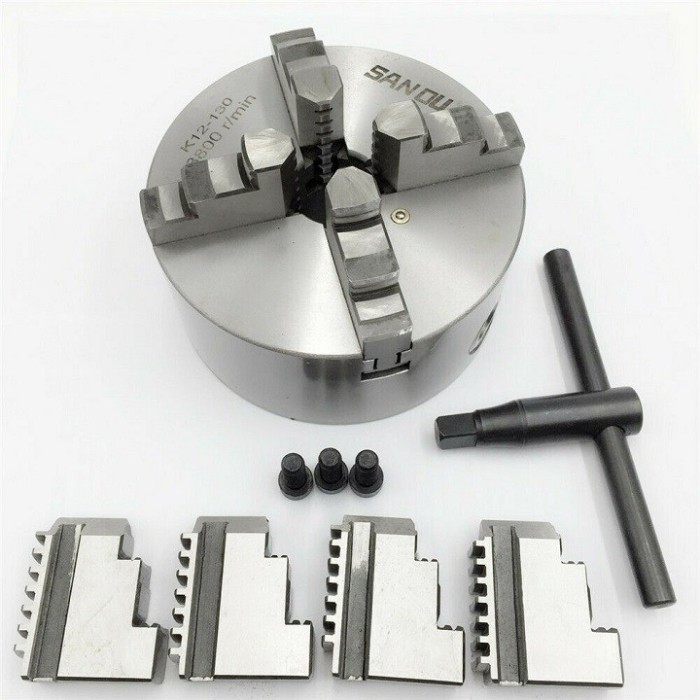

Mâm cặp 4 chấu tự định tâm
Chuyên dùng cho các chi tiết có dạng tròn đều hoặc có sự đối xứng cao. ưu điểm là gá kẹp nhanh, chính xác, tiết kiệm thời gian thao tác. Thường được sử dụng trong các dây chuyền gia công hàng loạt.
Mâm cặp 4 chấu từ tính
Có tích hợp nam châm để giữ phôi, thích hợp với các chi tiết nhỏ, mỏng hoặc vật liệu dễ biến dạng. Được dùng trong gia công chi tiết mỏng hoặc mảnh, gia công tinh.
Bảng kích thước của mâm cặp 4 chấu
|
Tên sản phẩm |
Loại |
Đường kính ngoài (mm) |
Lỗ thông trục (mm) |
Kiểu gá lắp |
Đường kính kẹp tối đa (mm) |
Đường kính kẹp tối thiểu (mm) |
Số lỗ bắt ốc |
Trọng lượng (kg) |
|
Mâm cặp 4 chấu 100mm |
Độc lập |
100 |
22 |
Bắt vít sau |
90 |
3 |
3 |
~3.5 |
|
Mâm cặp 4 chấu 160mm |
Độc lập |
160 |
40 |
Bắt ren hoặc mặt bích |
150 |
10 |
4 |
~6 |
|
Mâm cặp 4 chấu K72-200 |
Độc lập |
200 |
55 |
Lắp mặt bích |
190 |
15 |
4 |
~9 |
|
Mâm cặp 4 chấu tự định tâm 160mm |
Tự định tâm |
160 |
45 |
Mặt bích hoặc ren |
145 |
20 |
3–4 |
~8 |
|

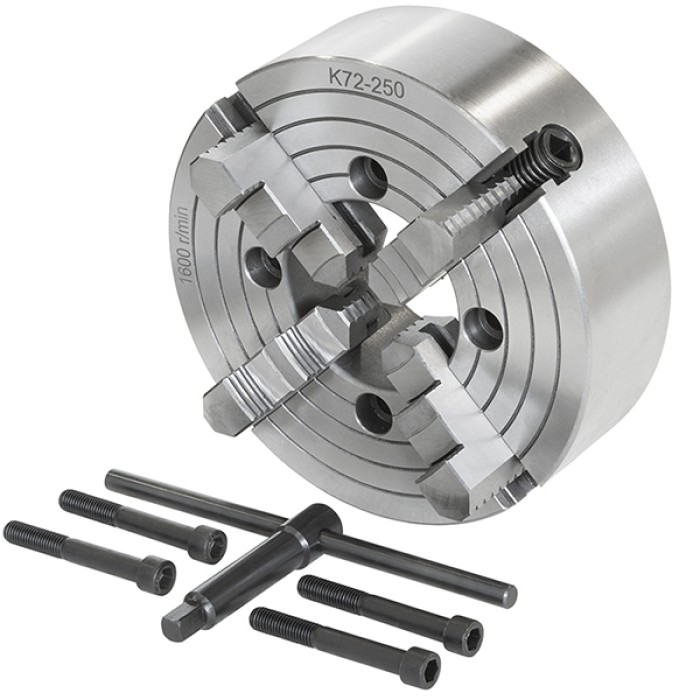

Mâm cặp 4 chấu K72-250 |
Độc lập |
250 |
72 |
Mặt bích chuẩn DIN |
240 |
20 |
4 |
~13 |
|
Mâm cặp 4 chấu 320mm |
Độc lập |
320 |
85 |
Mặt bích lớn |
310 |
25 |
4 |
~20 |
|
Mâm cặp 4 chấu 400mm |
Độc lập |
400 |
100 |
Bắt bu-lông |
380 |
30 |
6 |
~32 |
|
Mâm cặp 4 chấu từ tính 200mm |
Từ tính |
200 |
50 |
Mặt bích |
180 |
5 |
3 |
~11 |
|

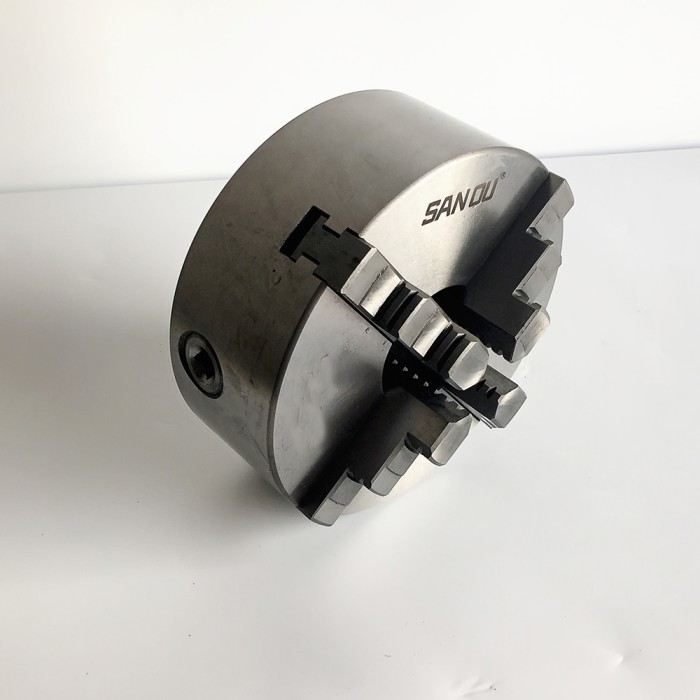

Mâm cặp 4 chấu Sanou K72-160 |
Độc lập |
160 |
40 |
Lắp ren tiêu chuẩn |
150 |
8 |
4 |
~6.5 |
|
Mâm cặp 4 chấu SHAN 250mm |
Độc lập |
250 |
65 |
Mặt bích |
230 |
15 |
4 |
~12 |
Ưu điểm nổi bật của mâm cặp 4 chấu
Khả năng điều chỉnh từng chấu độc lập giúp mâm cặp 4 chấu dễ dàng xử lý các chi tiết không tiêu chuẩn mà các loại mâm cặp khác khó xử lý. Nhờ khả năng căn chỉnh thủ công từng chấu, mâm cặp 4 chấu cho phép định tâm chi tiết một cách chính xác tuyệt đối, đặc biệt quan trọng trong các ứng dụng cần độ sai số thấp. Các sản phẩm mâm cặp tại thietbicnc đều được gia công từ vật liệu thép chất lượng cao, xử lý nhiệt bề mặt để tăng cường độ cứng và khả năng chống mài mòn.
Tại sao nên chọn mâm cặp 4 chấu tại thietbicnc ?
Toàn bộ sản phẩm mâm cặp tại thietbicnc được nhập khẩu trực tiếp từ các thương hiệu uy tíN, đảm bảo chất lượng vượt trội. Chúng tôi có đầy đủ các loại mâm cặp từ 100mm đến 400mm, hỗ trợ tư vấn chọn lựa theo từng loại máy và nhu cầu gia công thực tế. Giá luôn cập nhật tốt nhất trên thị trường. Đội ngũ kỹ thuật viên nhiều năm kinh nghiệm sẽ tư vấn chi tiết cách lựa chọn và lắp đặt phù hợp cho khách hàng. Bên cạnh đó còn có chính sách giao hàng linh hoạt, nhanh chóng cùng chế độ bảo hành minh bạch giúp khách hàng yên tâm khi mua sắm tại thietbicnc.
