Metallographic là gì?
Metallographic (hay còn gọi là kim tương học) là lĩnh vực nghiên cứu chuyên sâu về cấu trúc vi mô bên trong kim loại và hợp kim thông qua việc quan sát mẫu vật dưới kính hiển vi.
Nguyên lý của phương pháp metallographic
- Chuẩn bị bề mặt mẫu: Mẫu kim loại được cắt, mài và đánh bóng để tạo bề mặt phẳng, nhẵn, không có vết xước.
- Ăn mòn hóa học (Etching): Dùng dung dịch hóa học để làm nổi bật cấu trúc vi mô bên trong kim loại.
- Tạo độ tương phản cấu trúc: Các pha và hạt tinh thể phản ứng khác nhau với hóa chất hoặc ánh sáng, tạo ra sự phân biệt rõ ràng.
- Quan sát bằng kính hiển vi: Mẫu được đưa vào kính hiển vi quang học hoặc điện tử để phóng đại cấu trúc vi mô.
- Phân tích cấu trúc hạt: Xác định kích thước, hình dạng và sự sắp xếp của hạt tinh thể.
- Đánh giá khuyết tật vật liệu: Phát hiện các lỗi như rỗ khí, nứt vi mô hoặc tạp chất trong kim loại.
Quy trình phân tích metallographic
Cắt mẫu (Sectioning)
Mẫu kim loại được lấy từ chi tiết cần kiểm tra bằng cách cắt tại vị trí xác định. Quá trình cắt phải hạn chế tối đa biến dạng nhiệt và cơ học để không làm thay đổi cấu trúc vật liệu.

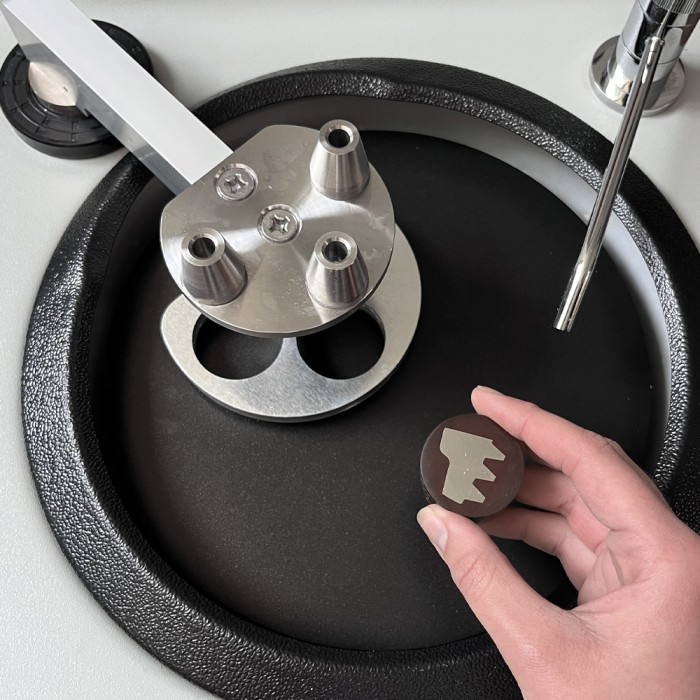

Mài và đánh bóng (Grinding & Polishing)
Bề mặt mẫu được mài phẳng qua nhiều cấp độ hạt mài khác nhau, sau đó đánh bóng để đạt độ nhẵn cao. Mục tiêu là loại bỏ hoàn toàn vết xước và tạo bề mặt phản xạ tốt.
Ăn mòn hóa học (Etching)
Mẫu được xử lý bằng dung dịch hóa học phù hợp để làm nổi bật ranh giới hạt và các pha trong kim loại. Đây là bước quan trọng giúp cấu trúc vi mô hiển thị rõ ràng hơn.

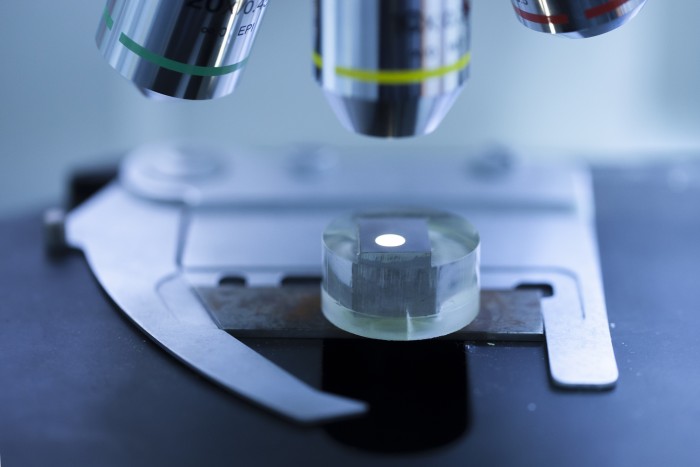

Quan sát dưới kính hiển vi (Microscopic examination)
Mẫu sau khi xử lý được đưa vào kính hiển vi quang học hoặc điện tử để phóng đại cấu trúc. Người phân tích sẽ quan sát hình dạng hạt, kích thước hạt và các khuyết tật vi mô.
Phân tích và đánh giá kết quả
Dựa trên hình ảnh quan sát được, tiến hành đánh giá chất lượng vật liệu như độ đồng đều cấu trúc, sự tồn tại của khuyết tật và đặc tính vi mô của kim loại.
Ứng dụng của metallographic
- Kiểm tra chất lượng vật liệu kim loại: Đánh giá cấu trúc hạt, độ đồng đều và tính ổn định của thép, hợp kim trong sản xuất công nghiệp.
- Phân tích lỗi vật liệu: Phát hiện các khuyết tật như nứt vi mô, rỗ khí, tạp chất hoặc sai lệch cấu trúc bên trong kim loại.
- Ngành cơ khí chế tạo: Kiểm tra vật liệu dùng trong chi tiết máy để đảm bảo độ bền, độ cứng và khả năng chịu tải.
- Ngành luyện kim: Theo dõi quá trình nhiệt luyện, tôi, ram và ảnh hưởng của chúng đến cấu trúc kim loại.
- Ngành hàng không và ô tô: Đảm bảo vật liệu đạt tiêu chuẩn an toàn cao, đặc biệt với các chi tiết chịu lực lớn.
- Nghiên cứu và phát triển vật liệu mới: Hỗ trợ phân tích cấu trúc vi mô để cải tiến hoặc tạo ra hợp kim có tính chất tối ưu hơn.
- Kiểm soát quy trình sản xuất: Giúp điều chỉnh công nghệ sản xuất dựa trên sự thay đổi cấu trúc kim loại trong từng công đoạn.
Ưu và nhược điểm của phương pháp metallographic
| Tiêu chí | Ưu điểm | Nhược điểm |
|---|---|---|
| Khả năng quan sát | Quan sát rõ cấu trúc vi mô như hạt tinh thể, pha kim loại, ranh giới hạt | Chỉ phản ánh tại vị trí cắt mẫu, không đại diện toàn bộ chi tiết |
| Phát hiện khuyết tật | Phát hiện tốt các lỗi ẩn như nứt vi mô, rỗ khí, tạp chất | Không phát hiện được khuyết tật nếu không nằm đúng mặt cắt |
| Độ chính xác | Đánh giá chi tiết, độ phân giải cao khi dùng kính hiển vi | Phụ thuộc vào chất lượng chuẩn bị mẫu và kỹ năng người phân tích |
| Quy trình thực hiện | Cho kết quả phân tích sâu và có giá trị khoa học cao | Quy trình phức tạp: cắt, mài, đánh bóng, ăn mòn |
| Tính ứng dụng | Dùng rộng rãi trong cơ khí, luyện kim, hàng không | Không phù hợp kiểm tra nhanh hoặc kiểm tra hàng loạt |
| Tính toàn vẹn mẫu | Giúp hiểu rõ bản chất bên trong vật liệu | Là phương pháp phá hủy mẫu (destructive testing) |
| Thời gian thực hiện | Kết quả phân tích có độ tin cậy cao | Tốn nhiều thời gian chuẩn bị và xử lý mẫu |
Metallographic là phương pháp quan trọng giúp phân tích sâu cấu trúc bên trong kim loại thông qua việc quan sát vi mô sau khi xử lý mẫu. Nhờ khả năng làm rõ hình thái hạt tinh thể, pha kim loại và các khuyết tật ẩn, phương pháp này đóng vai trò then chốt trong việc đánh giá chất lượng và độ tin cậy của vật liệu.
Mặc dù có hạn chế như phải phá hủy mẫu và quy trình thực hiện phức tạp, metallographic vẫn được sử dụng rộng rãi trong nhiều lĩnh vực nhờ độ chính xác cao và giá trị phân tích chuyên sâu. Đây là công cụ không thể thiếu trong nghiên cứu, sản xuất và kiểm soát chất lượng vật liệu kim loại hiện đại.
