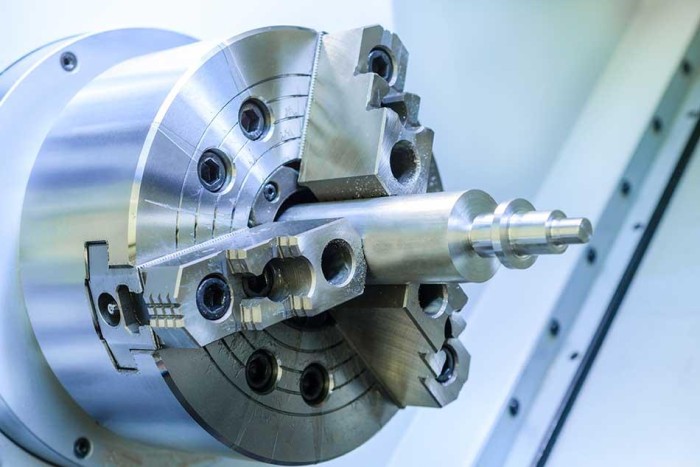

Nguyên lý hoạt động tổng quát của mâm cặp
Mâm cặp hoạt động dựa trên nguyên lý biến đổi chuyển động quay thành lực kẹp hướng tâm để giữ chặt phôi trong quá trình gia công.
Khi mâm cặp được vận hành, lực quay từ tay quay hoặc trục chính của máy sẽ được truyền vào cơ cấu bên trong (như trục vít, đĩa xoắn hoặc bánh răng). Cơ cấu này có nhiệm vụ chuyển đổi chuyển động quay thành chuyển động tịnh tiến của các chấu kẹp.
Các chấu kẹp sau đó di chuyển đồng thời (hoặc độc lập tùy loại mâm cặp) theo hướng hướng tâm, tiến dần vào hoặc ra để ôm chặt phôi. Khi các chấu tiếp xúc với bề mặt phôi, lực ép tạo ra ma sát giữ phôi cố định, giúp phôi không bị dịch chuyển khi trục chính quay ở tốc độ cao và chịu lực cắt trong quá trình gia công.
Có thể hiểu đơn giản: mâm cặp không “giữ” phôi bằng lực tĩnh đơn thuần, mà dựa vào cơ chế truyền lực cơ học để tạo lực kẹp đồng đều từ nhiều hướng, đảm bảo phôi được cố định chắc chắn và ổn định trong suốt quá trình gia công.

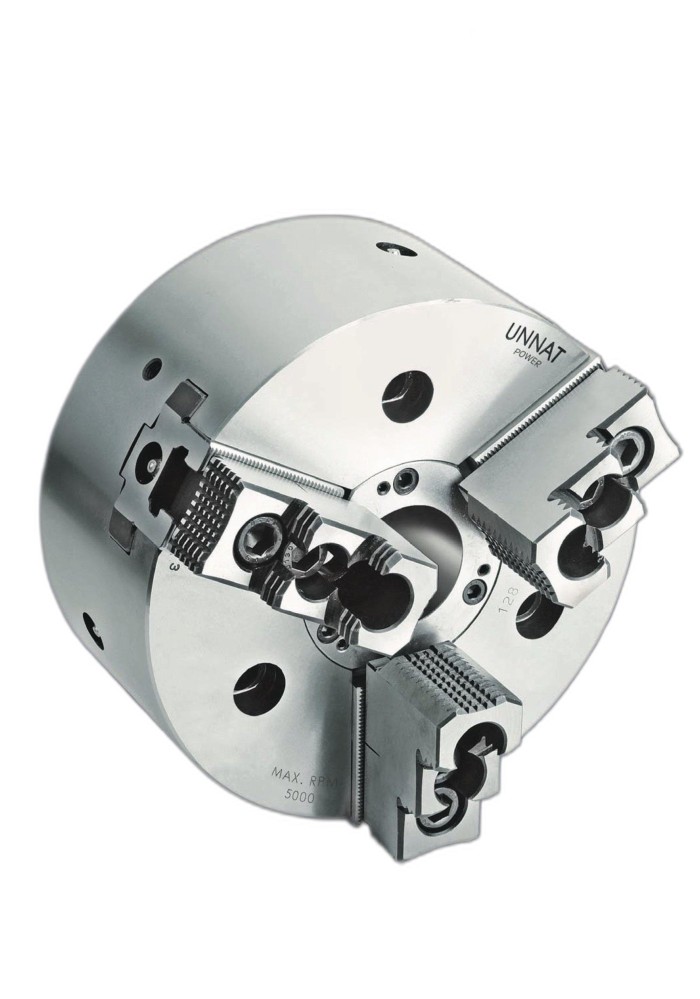

Nguyên lý hoạt động của mâm cặp 3 chấu tự định tâm
Mâm cặp loại 3 chấu tự định tâm hoạt động theo cơ chế đĩa xoắn (scroll plate), giúp ba chấu kẹp di chuyển đồng bộ để tự động căn tâm phôi.
- Tạo chuyển động quay: Lực từ tay quay hoặc trục truyền động được đưa vào mâm cặp.
- Truyền lực vào đĩa xoắn: Chuyển động quay làm đĩa xoắn (scroll plate) bên trong mâm cặp quay theo.
- Ăn khớp với chấu kẹp: Các chấu được gắn vào rãnh xoắn trên đĩa.
- Chuyển đổi thành chuyển động tịnh tiến: Khi đĩa xoắn quay, các rãnh xoắn kéo chấu di chuyển theo hướng tâm.
- Di chuyển đồng bộ 3 chấu: Ba chấu luôn di chuyển cùng lúc và đối xứng 120°.
- Tự động căn tâm phôi: Khi kẹp, các chấu tự điều chỉnh để đưa phôi tròn về đúng tâm trục quay.
- Tạo lực kẹp ma sát: Chấu ép chặt phôi, giữ cố định trong quá trình gia công.
Nguyên lý hoạt động của mâm cặp 4 chấu độc lập
Mâm cặp loại 4 chấu độc lập hoạt động theo cơ chế mỗi chấu được điều khiển riêng bằng hệ thống vít me, cho phép điều chỉnh linh hoạt từng điểm kẹp.
- Truyền lực vào từng chấu riêng biệt: Người vận hành dùng chìa khóa hoặc tay vặn tác động vào từng trục vít tương ứng với từng chấu.
- Chuyển động quay của vít me: Mỗi vít me quay sẽ tạo lực truyền động cơ học riêng cho một chấu.
- Biến thành chuyển động tịnh tiến: Chấu kẹp di chuyển theo hướng hướng tâm nhờ cơ cấu ren vít.
- Điều khiển độc lập từng chấu: Mỗi chấu có thể tiến hoặc lùi riêng biệt mà không phụ thuộc các chấu còn lại.
- Căn chỉnh phôi thủ công: Người vận hành điều chỉnh từng chấu để đưa phôi về đúng vị trí mong muốn.
- Tạo lực kẹp giữ phôi: Khi siết chặt, các chấu tạo lực ép riêng lẻ lên phôi để giữ cố định trong quá trình gia công.
- Không tự động căn tâm: Khác với mâm cặp 3 chấu, loại này yêu cầu căn chỉnh tâm bằng thao tác thủ công.
Các yếu tố ảnh hưởng đến nguyên lý hoạt động
Mâm cặp hoạt động dựa trên cơ chế truyền lực cơ học để tạo lực kẹp, tuy nhiên hiệu quả và độ chính xác của quá trình này phụ thuộc vào nhiều yếu tố khác nhau trong thực tế vận hành.
- Lực tác động khi siết chấu: Lực càng lớn thì khả năng kẹp giữ phôi càng chắc, nhưng nếu quá lớn có thể gây biến dạng hoặc hư hỏng bề mặt phôi.
- Độ chính xác của cơ cấu vít me và đĩa xoắn: Sai số gia công trong cơ cấu truyền động sẽ ảnh hưởng trực tiếp đến độ đồng tâm và độ ổn định khi kẹp.
- Tình trạng mài mòn của chấu kẹp: Chấu bị mòn làm giảm diện tích tiếp xúc, dẫn đến giảm lực ma sát và độ chính xác giữ phôi.
- Vật liệu và hình dạng phôi: Phôi cứng, mềm, tròn hoặc không đối xứng sẽ ảnh hưởng đến cách phân bố lực kẹp và độ ổn định khi quay.
- Bề mặt tiếp xúc giữa chấu và phôi: Bề mặt trơn, nhám hoặc có dầu mỡ sẽ làm thay đổi hệ số ma sát, ảnh hưởng đến khả năng giữ chặt.
- Tốc độ quay của trục chính: Tốc độ càng cao thì lực ly tâm càng lớn, có thể làm giảm độ ổn định của phôi nếu lực kẹp không đủ.
- Chất lượng lắp đặt và bảo dưỡng: Mâm cặp không được căn chỉnh hoặc bảo dưỡng định kỳ sẽ dễ gây sai lệch trong quá trình hoạt động.
Mâm cặp hoạt động dựa trên nguyên lý biến đổi chuyển động quay thành lực kẹp hướng tâm thông qua các cơ cấu cơ khí như đĩa xoắn (mâm cặp 3 chấu) hoặc vít me độc lập (mâm cặp 4 chấu). Dù khác nhau về cấu trúc, tất cả các loại mâm cặp đều có chung mục tiêu là tạo lực ép ổn định để giữ phôi chắc chắn trong quá trình gia công.
Có thể thấy, nguyên lý hoạt động của mâm cặp không chỉ dựa vào cơ chế truyền lực đơn thuần mà còn phụ thuộc vào độ chính xác cơ khí, khả năng phân bố lực và mức độ đồng tâm khi kẹp. Nhờ đó, mâm cặp đóng vai trò then chốt trong việc đảm bảo độ chính xác gia công và chất lượng bề mặt sản phẩm cơ khí.
