Nguyên lý hoạt động tổng quát
Máy đo độ dày lớp phủ hoạt động dựa trên nguyên tắc chung là phân tích sự thay đổi của một đại lượng vật lý khi đầu dò tương tác với lớp phủ và vật liệu nền bên dưới.
Trong quá trình đo, đầu dò của thiết bị sẽ được đặt tiếp xúc hoặc giữ ở khoảng cách rất nhỏ so với bề mặt cần kiểm tra. Lúc này, máy sẽ phát ra một dạng tín hiệu vật lý phù hợp với từng công nghệ đo (có thể là từ trường, dòng điện xoáy hoặc sóng siêu âm).
Khi tín hiệu này đi qua hoặc tương tác với lớp phủ, nó sẽ bị thay đổi do ảnh hưởng của độ dày lớp vật liệu. Chính sự biến đổi này được cảm biến ghi nhận và chuyển về bộ xử lý trung tâm. Sau đó, thiết bị sẽ phân tích mức độ thay đổi của tín hiệu để tính toán và hiển thị giá trị độ dày lớp phủ một cách chính xác trên màn hình.
Có thể hiểu đơn giản: máy không đo trực tiếp độ dày, mà đo sự thay đổi của tín hiệu vật lý rồi suy ra độ dày tương ứng.

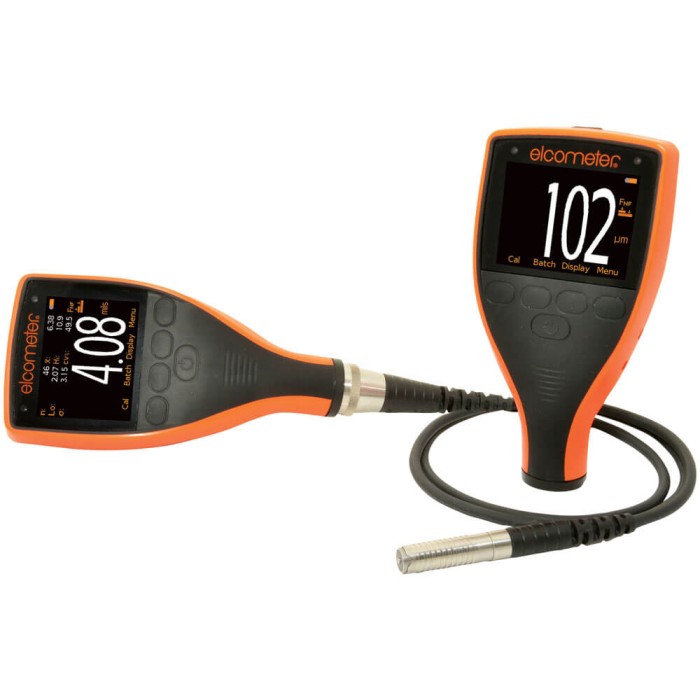

Nguyên lý cảm ứng từ (Magnetic Induction)
- Tạo từ trường bởi đầu dò: Đầu dò phát ra một từ trường biến thiên khi đặt gần bề mặt vật liệu.
- Tương tác với lớp phủ: Từ trường đi qua lớp phủ và tác động đến vật liệu nền kim loại từ tính bên dưới.
- Ảnh hưởng của khoảng cách lớp phủ: Lớp phủ càng dày thì khoảng cách giữa đầu dò và vật liệu nền càng lớn, làm suy giảm từ trường mạnh hơn.
- Biến đổi tín hiệu từ trường: Sự thay đổi của từ thông được chuyển thành tín hiệu điện tương ứng trong đầu dò.
- Xử lý tín hiệu: Bộ vi xử lý phân tích mức độ biến đổi tín hiệu để tính toán độ dày lớp phủ.
- Hiển thị kết quả: Giá trị độ dày được hiển thị trực tiếp trên màn hình thiết bị.

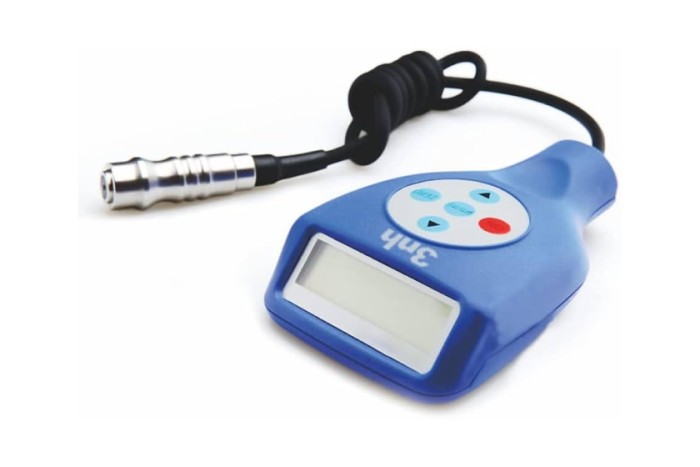

Nguyên lý dòng điện xoáy (Eddy Current)
- Tạo từ trường biến thiên: Đầu dò phát ra từ trường xoay chiều khi tiếp cận bề mặt vật liệu.
- Sinh ra dòng điện xoáy: Từ trường cảm ứng trong kim loại nền không từ tính và tạo ra các dòng điện xoáy (Eddy Current).
- Ảnh hưởng của lớp phủ: Lớp phủ nằm giữa đầu dò và vật liệu nền làm thay đổi cường độ và phân bố của dòng điện xoáy.
- Mối quan hệ với độ dày: Lớp phủ càng dày thì dòng điện xoáy trong vật liệu nền càng bị suy giảm hoặc biến đổi rõ rệt hơn.
- Thu tín hiệu phản hồi: Đầu dò ghi nhận sự thay đổi của dòng điện xoáy thông qua tín hiệu điện cảm ứng.
- Xử lý tín hiệu: Bộ vi xử lý phân tích mức độ thay đổi để suy ra độ dày lớp phủ.
- Hiển thị kết quả: Giá trị độ dày được tính toán và hiển thị trực tiếp trên màn hình thiết bị.
Nguyên lý siêu âm (Ultrasonic)
-
Phát xung siêu âm: Đầu dò tạo ra sóng siêu âm tần số cao và truyền vào vật liệu.
-
Truyền qua lớp phủ: Sóng lan truyền xuyên qua lớp phủ với vận tốc xác định trong môi trường vật liệu.
-
Phản xạ tại ranh giới lớp: Khi gặp ranh giới giữa lớp phủ và vật liệu nền, sóng bị phản xạ trở lại.
-
Thu tín hiệu phản hồi: Đầu dò thu lại sóng phản xạ và ghi nhận tín hiệu trở về.
-
Đo thời gian truyền sóng: Thiết bị xác định thời gian sóng đi và quay trở lại.
-
Tính toán độ dày: Dựa trên vận tốc truyền sóng trong vật liệu, máy tính toán độ dày lớp phủ.
-
Hiển thị kết quả: Giá trị độ dày được xử lý và hiển thị trực tiếp trên màn hình thiết bị.
Máy đo độ dày lớp phủ hoạt động dựa trên các nguyên lý vật lý khác nhau như cảm ứng từ, dòng điện xoáy và siêu âm, nhưng tất cả đều có chung một bản chất: phân tích sự thay đổi của tín hiệu khi tương tác với lớp phủ và vật liệu nền để suy ra độ dày.
Mỗi nguyên lý sẽ phù hợp với một nhóm vật liệu riêng, giúp thiết bị có thể đo chính xác trên nhiều bề mặt khác nhau. Nhờ vậy, máy đo độ dày lớp phủ trở thành công cụ quan trọng trong kiểm soát chất lượng sản phẩm, đảm bảo lớp phủ đạt đúng tiêu chuẩn kỹ thuật và độ bền yêu cầu trong thực tế sản xuất.
