Cấu tạo mâm cặp 3 chấu

Mâm cặp 3 chấu là gì?

Mâm cặp 3 chấu còn được gọi là mâm cặp trục trung tâm ba chấu, là một thiết bị cơ khí quan trọng, không thể thiếu trong quá trình gia công chi tiết bằng máy tiện và máy khoan. Mâm cặp này được thiết kế để giữ chắc vật liệu, đảm bảo độ chính xác và ổn định trong quá trình làm việc. Đây là một thành phần cốt lõi xuất hiện rộng rãi trong các xưởng chế tạo, giúp gia tăng độ chính xác, cải thiện hiệu suất và nâng cao chất lượng của sản phẩm cuối cùng.

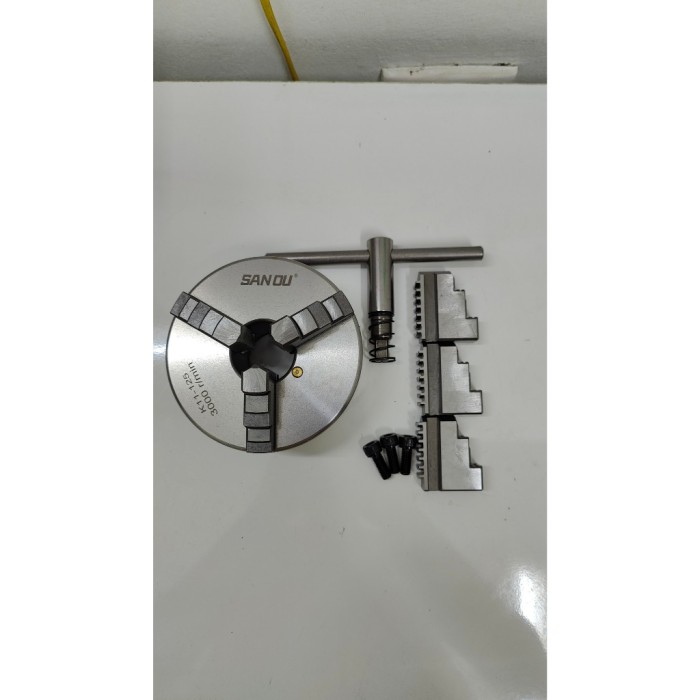

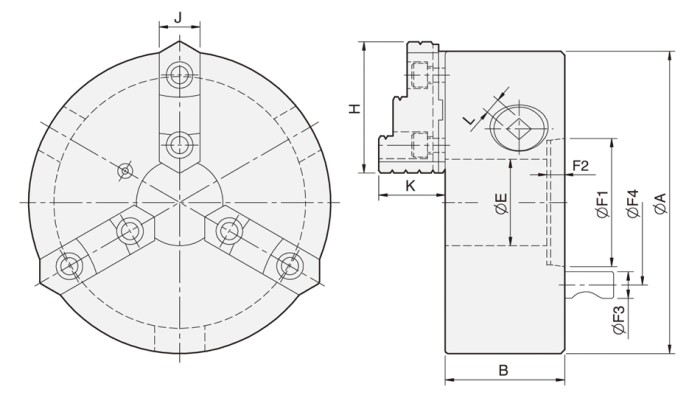

Cấu tạo chi tiết của mâm cặp 3 chấu

Thân mâm cặp (Body)

• Thân mâm cặp thường được làm từ thép hợp kim cường độ cao, gang, hoặc thép không gỉ tùy theo ứng dụng cụ thể. Việc lựa chọn vật liệu phải đảm bảo rằng thân mâm cặp có đủ độ bền để chịu được lực tác động mà không bị biến dạng.

• Thân mâm cặp có hình dạng tròn, với một hệ thống các rãnh và lỗ để lắp các bộ phận khác như chấu, đĩa răng, và vít đùm. Bề mặt của thân mâm cặp thường được gia công tỉ mỉ để đảm bảo độ phẳng và khả năng chịu tải cao.

Chấu mâm (Jaws)

• Có ba chấu trong cấu tạo mâm cặp 3 chấu.

• Chấu mâm thường được chế tạo từ hợp kim thép cứng, được tôi luyện để tăng cường độ cứng và khả năng chịu mài mòn. Đối với các ứng dụng yêu cầu kẹp vật liệu mềm, có thể sử dụng chấu mâm làm từ hợp kim mềm hơn hoặc có lớp phủ bảo vệ.

• Các chấu có răng hoặc mặt kẹp với các rãnh để tạo lực bám chặt, đảm bảo vật liệu gia công không bị trượt trong quá trình thao tác.

• Chấu cứng dùng để kẹp các vật liệu có độ cứng cao, thường xuyên sử dụng. Chấu mềm có thể được gia công lại theo hình dạng cụ thể của vật liệu cần kẹp để tăng độ chính xác và tránh làm hư hại vật liệu.

Đĩa răng (Scroll Plate)

• Đĩa răng nằm phía trong thân mâm cặp.

• Là một đĩa tròn lớn với các răng ăn khớp xung quanh. Đĩa răng có tác dụng chuyển đổi chuyển động quay của vít đùm thành chuyển động tuyến tính của các chấu.
• Khi người dùng quay vít đùm, đĩa răng quay theo, di chuyển các chấu đồng bộ vào hoặc ra để kẹp chặt hoặc thả lỏng vật liệu.

Vít đùm (Pinion)

• Gắn bên ngoài thân mâm cặp, kết nối trực tiếp với đĩa răng.

• Vít đùm có vai trò truyền chuyển động từ tay cầm quay tới đĩa răng. Khi tay cầm quay, vít đùm bắt đầu xoay, kéo theo đĩa răng, điều khiển vị trí của các chấu.

• Thông thường vít đùm được thiết kế với các răng cứng và chính xác, chịu được ma sát và áp lực lớn.

Ổ bi (Bearings)

• Ổ bi giúp giảm ma sát giữa các thành phần chuyển động của mâm cặp, đảm bảo sự mượt mà và chính xác trong quá trình điều chỉnh.
• Ổ bi được lắp đặt tại các vị trí trọng yếu, nơi xảy ra nhiều chuyển động giữa các bộ phận như giữa vít đùm và thân mâm cặp.

Vòng kẹp bảo vệ (Back Plate)

• Vòng kẹp bảo vệ được lắp đặt ở phía sau của thân mâm cặp. Chức năng chính của nó là bảo vệ các thành phần bên trong mâm cặp khỏi bụi bẩn và các tác động từ bên ngoài.
• Thường làm từ hợp kim thép hoặc gang có độ bền cao.

Nguyên lý hoạt động của mâm cặp 3 chấu

Kẹp chặt vật liệu

• Đặt vật liệu vào vị trí trung tâm của mâm cặp.
• Quay tay cầm hoặc sử dụng chìa khóa để quay vít đùm.
• Khi vít đùm quay, đĩa răng bên trong cũng quay theo, di chuyển các chấu đồng bộ hướng vào tâm.
• Các chấu kẹp chặt vật liệu, giữ cố định để thực hiện các thao tác gia công.

Thả lỏng vật liệu

• Sau khi hoàn thành quá trình gia công, quay tay cầm ngược chiều với chiều kẹp chặt.
• Đĩa răng quay ngược lại, kéo các chấu ra ngoài, thả lỏng vật liệu.
• Lấy vật liệu ra khỏi mâm cặp.

Các loại mâm cặp 3 chấu

Mâm cặp 3 chấu tự trung tâm (Self-centering Chuck)

• Các chấu di chuyển động bộ hướng tâm, tự động định vị vật liệu ở trung tâm. Loại này thường được sử dụng cho các công việc gia công yêu cầu độ chính xác cao.
• Dập khuôn, gia công chi tiết cơ khí tinh xảo.

Mâm cặp 3 chấu độc lập (Independent Chuck)

• Cho phép điều chỉnh từng chấu một cách độc lập, giúp kẹp các vật liệu có hình dạng không đều hoặc không tròn.
• Gia công các chi tiết có hình dạng phức tạp hoặc không cân đối.

Ứng dụng của mâm cặp 3 chấu

• Công nghiệp cơ khí: Sử dụng rộng rãi trong các máy tiện và máy khoan để gia công chi tiết cơ khí. Mâm cặp 3 chấu giúp giữ chắc các chi tiết cơ khí trong quá trình tiện, khoan, phay, giảm thiểu rung lắc và sai số.
• Sản xuất ô tô: Trong ngành công nghiệp ô tô, mâm cặp 3 chấu giúp gia công các bộ phận chính xác như trục khuỷu, piston và bánh xe.
• Công nghiệp hàng không: Được sử dụng để gia công các bộ phận chính xác và nhỏ gọn trong ngành công nghiệp hàng không, nơi yêu cầu độ chính xác và tiêu chuẩn cao.
• Ngành xây dựng: Mâm cặp 3 chấu cũng được sử dụng trong các máy móc xây dựng để gia công và xử lý các bộ phận của thiết bị xây dựng.

Lợi ích của mâm cặp 3 chấu

Độ chính xác cao

Mâm cặp 3 chấu giữ vật liệu gia công một cách chính xác và đồng đều. Điều này đặc biệt quan trọng khi gia công các chi tiết phức tạp và yêu cầu độ chính xác cao, ví dụ như trong ngành sản xuất linh kiện điện tử hay thiết bị y tế. Các chấu mâm di chuyển đồng bộ, đảm bảo vật liệu luôn được giữ ở vị trí trung tâm. Giúp cải thiện độ đồng tâm và giảm thiểu sai số hình học trong quá trình gia công.

Đa dạng ứng dụng

Mâm cặp 3 chấu có thể kẹp chặt hiệu quả nhiều loại vật liệu khác nhau như kim loại, nhựa, gỗ và nhôm. Giúp mở rộng phạm vi ứng dụng trong nhiều lĩnh vực công nghiệp khác nhau. Từ gia công chi tiết cơ khí như bánh răng, trục đến các sản phẩm chế tạo chẳng hạn như dụng cụ y tế và sản phẩm hàng không.

Cải thiện chất lượng sản phẩm

Khi mâm cặp 3 chấu kẹp chặt vật liệu, hệ thống giữ chặt tối ưu giúp giảm rung động và chấn động, làm cho quá trình gia công diễn ra êm ái hơn. Giảm rung động và giữ vật liệu ổn định giúp cải thiện chất lượng bề mặt gia công, làm sản phẩm cuối cùng có độ mịn màng và chính xác cao hơn.

Tăng tuổi thọ thiết bị và giảm chi phí bảo trì

Cấu trúc chắc chắn và khả năng giữ chặt của mâm cặp 3 chấu giúp giảm hao mòn máy móc và công cụ cắt, kéo dài tuổi thọ của thiết bị. Cấu trúc thiết kế của mâm cặp 3 chấu thường dễ bảo dưỡng và vệ sinh, giúp giảm thiểu thời gian bảo trì và chi phí sửa chữa.

An toàn lao động

Nhờ khả năng giữ chặt vật liệu ổn định, mâm cặp 3 chấu giảm nguy cơ trượt hay lung lay vật liệu trong quá trình gia công, đảm bảo an toàn cho người vận hành. Cơ chế kẹp và nhả nhanh chóng và đơn giản giúp người vận hành dễ dàng thao tác với sự hỗ trợ ít từ công nhân có kinh nghiệm.

Tiết kiệm chi phí sản xuất

Với khả năng giữ vật liệu chắc chắn và gia công chính xác, mâm cặp 3 chấu giúp giảm thiểu phế phẩm và sai lầm trong quá trình sản xuất. Bằng cách giảm thời gian thiết lập và điều chỉnh, mâm cặp 3 chấu giúp tăng khả năng sản xuất hàng loạt, tiết kiệm thời gian và chi phí lao động.

Với những thông tin mà thietbicnc.vn đã cung cấp, hi vọng khách hàng đã có thể hiểu thêm về cấu tạo mâm cặp 3 chấu. Ngoài ra, thietbicnc.vn còn là nơi phân phối chính hãng những sản phẩm mâm cặp 3 chấu.
