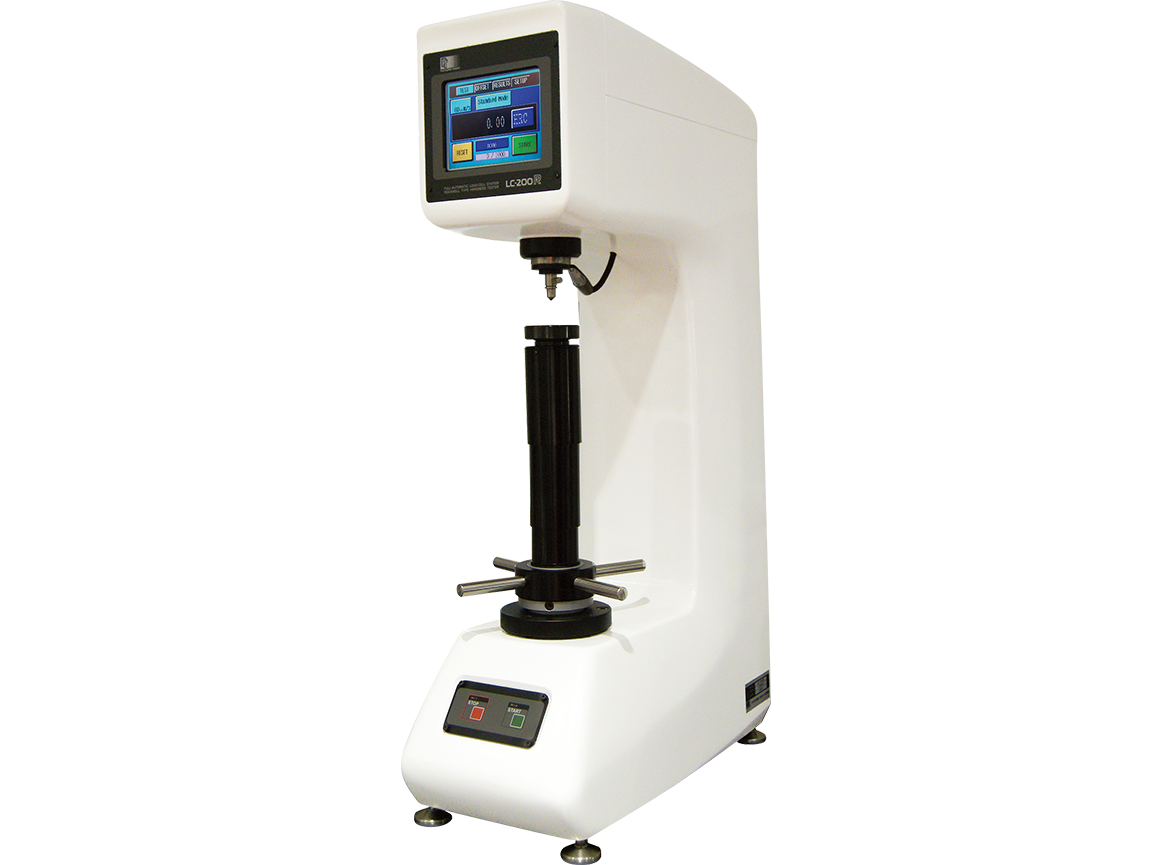

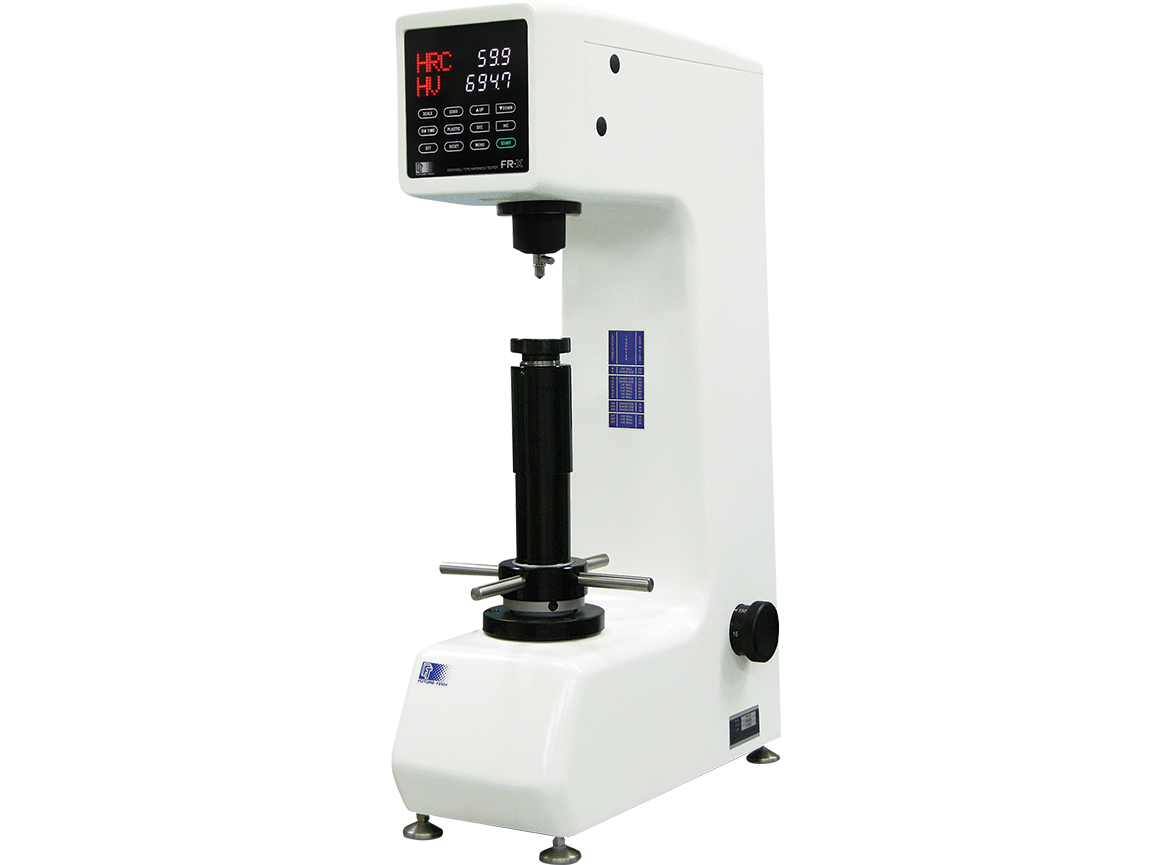

Máy đo độ cứng Rockwell là gì?

Trong lĩnh vực sản xuất và kiểm tra chất lượng vật liệu, việc đo độ cứng là một bước quan trọng giúp xác định khả năng chịu tải và độ bền của vật liệu. Máy đo độ cứng Rockwell là một thiết bị quan trọng trong công nghiệp và nghiên cứu khoa học, thường được sử dụng để kiểm tra độ cứng của kim loại và các loại vật liệu khác. Phương pháp đo Rockwell đặc biệt hữu ích vì khả năng đo nhanh, dễ sử dụng và cho phép người vận hành đọc kết quả trực tiếp trên màn hình. Điều này giúp các nhà sản xuất dễ dàng kiểm soát chất lượng sản phẩm, đặc biệt trong dây chuyền sản xuất hàng loạt.

Nguyên lý hoạt động của máy đo độ cứng Rockwell

Nguyên lý đo độ cứng Rockwell dựa trên việc xác định độ sâu của vết lõm do đầu đo để lại trên mẫu sau khi chịu tác động của lực ép. Đầu đo thường là một viên kim cương hình nón hoặc một đầu bi hợp kim Carbide, được chọn tùy theo đặc điểm của vật liệu cần đo. Phương pháp đo Rockwell bao gồm hai bước tải trọng:

• Tác dụng tải trọng sơ bộ (tải trước): Đầu đo được áp dụng tải trọng sơ bộ (thường từ 3 kgf đến 10 kgf) để giảm thiểu các tác động từ bề mặt ngoài và tạo điểm tiếp xúc ổn định giữa đầu đo và mẫu.
• Tác dụng tải trọng chính và đo độ sâu: Sau khi tải trọng sơ bộ được giữ ổn định, tải trọng chính sẽ được thêm vào để tạo ra vết lõm có độ sâu cuối cùng. Sau khi duy trì tải trọng chính trong vài giây, lực này được đưa trở lại tải trọng sơ bộ và độ sâu cuối cùng của vết lõm được đo. Độ sâu vết lõm càng lớn, độ cứng của vật liệu càng thấp và ngược lại.

Kết quả đo độ cứng Rockwell được xác định dựa trên độ sâu của vết lõm sau khi vật liệu phục hồi đàn hồi một phần, đảm bảo tính chính xác và nhất quán trong kết quả đo.

Cấu tạo của máy đo độ cứng Rockwell

Máy đo độ cứng Rockwell bao gồm ba thành phần chính:

Đầu đo (Indenter)

• Được làm từ kim cương hoặc hợp kim Carbide, đầu đo có thể có hình nón hoặc dạng bi tròn.
• Đầu đo kim cương hình nón thường được dùng cho vật liệu cứng như thép, trong khi đầu bi hợp kim Carbide phù hợp với vật liệu mềm như đồng và nhôm.

Hệ thống tạo lực

• Hệ thống tạo lực có khả năng điều chỉnh tải trọng, bao gồm tải trọng sơ bộ (3 - 10 kgf) và tải trọng chính (15 - 150 kgf với Rockwell thông thường, lên đến 3000 kgf cho vật liệu cứng hơn).
• Hệ thống này đảm bảo tải trọng tác động lên đầu đo ổn định và chính xác, giúp duy trì độ tin cậy cho kết quả đo.

Bộ phận hiển thị và đọc kết quả

• Máy đo Rockwell có màn hình hiển thị kết quả trực tiếp, giúp người vận hành dễ dàng đọc kết quả.
• Một số máy hiện đại còn trang bị màn hình kỹ thuật số, giúp tăng độ tiện lợi và giảm thiểu sai sót trong quá trình đo.

Các thang đo của máy đo độ cứng Rockwell

Phương pháp Rockwell có nhiều thang đo khác nhau, phù hợp với các loại vật liệu có độ cứng khác nhau. Một số thang đo phổ biến bao gồm:

• Thang HRA - được sử dụng cho các vật liệu rất cứng như carbide, với đầu đo là kim cương hình nón và tải trọng thấp.
• Thang HRB - sử dụng đầu đo bi hợp kim Carbide và tải trọng trung bình, phù hợp cho các vật liệu mềm hơn như nhôm và đồng.
• Thang HRC - sử dụng đầu đo kim cương hình nón và tải trọng cao, là thang đo phổ biến nhất để đo các vật liệu cứng như thép và hợp kim.

Các thang đo này giúp đảm bảo kết quả đo chính xác và phù hợp với từng loại vật liệu và yêu cầu kiểm tra cụ thể.

Quy trình sử dụng máy đo độ cứng Rockwell

Chuẩn bị mẫu thử

Bề mặt mẫu thử cần phải sạch và phẳng. Độ dày của mẫu cần đủ lớn để tránh ảnh hưởng từ mặt sau.

Thiết lập máy đo

Lựa chọn thang đo thích hợp (HRA, HRB hoặc HRC) dựa vào loại vật liệu cần đo, sau đó cài đặt tải trọng tương ứng trên máy.

Thực hiện đo lường

• Tác dụng tải trọng sơ bộ lên mẫu thử để tạo vết lõm ban đầu, đảm bảo đầu đo ổn định trên bề mặt mẫu.
• Sau đó, tải trọng chính được áp dụng để tạo ra vết lõm cuối cùng. Tải trọng này được giữ trong một thời gian ngắn trước khi giảm trở lại tải trọng sơ bộ.

Đọc kết quả

Độ sâu của vết lõm cuối cùng sẽ được đo và hiển thị trực tiếp trên màn hình của máy đo, giúp người vận hành có được kết quả nhanh chóng và chính xác.

Ưu điểm và nhược điểm của máy đo độ cứng Rockwell

Ứng dụng của máy đo độ cứng Rockwell

• Kiểm soát chất lượng sản phẩm, thích hợp cho việc kiểm tra độ cứng của kim loại trong dây chuyền sản xuất.
• Nghiên cứu và phát triển vật liệu mới, sử dụng trong phòng thí nghiệm để đánh giá tính chất cơ học của các hợp kim và vật liệu composite.
• Sản xuất và gia công cơ khí, giúp kiểm tra độ cứng của các chi tiết máy móc, đảm bảo độ bền của sản phẩm.

Các loại máy đo độ cứng Rockwell phổ biến

Máy đo độ cứng Rockwell Mitutoyo HR-530 Series

Mitutoyo là một thương hiệu hàng đầu trong ngành đo lường chính xác. Dòng máy Mitutoyo HR-530 được thiết kế hiện đại, phù hợp với các ứng dụng công nghiệp và phòng thí nghiệm, nhờ các đặc điểm nổi bật sau:

• Đa dạng thang đo - máy có thể đo nhiều thang Rockwell, bao gồm HRA, HRB và HRC, giúp ứng dụng linh hoạt cho nhiều loại vật liệu khác nhau, từ kim loại mềm đến cứng.
• Màn hình hiển thị kỹ thuật số - màn hình LCD lớn, dễ đọc và hiển thị kết quả trực tiếp, giúp tiết kiệm thời gian và giảm thiểu sai sót.
• Tự động hóa quy trình đo - máy tích hợp các chức năng tự động điều chỉnh tải trọng và đo độ sâu vết lõm, giúp quá trình đo nhanh và chính xác hơn.
• Ứng dụng rộng rãi, HR-530 thích hợp cho việc kiểm tra độ cứng trong nhiều lĩnh vực, từ sản xuất ô tô, hàng không đến gia công kim loại và luyện kim.

Máy đo độ cứng Rockwell Wilson 574 Series của Buehler

Wilson 574 Series là một dòng máy đo độ cứng Rockwell cao cấp từ Buehler, được biết đến với độ chính xác và độ bền cao. Máy này thường được sử dụng trong phòng thí nghiệm và dây chuyền sản xuất nhờ các tính năng sau:

• Độ chính xác cao - Wilson 574 được trang bị đầu đo kim cương chất lượng cao, đảm bảo kết quả đo nhất quán và chính xác.
• Điều khiển số - màn hình điều khiển số và giao diện thân thiện giúp dễ dàng lựa chọn thang đo và tải trọng.
• Đa năng - hỗ trợ các thang đo Rockwell tiêu chuẩn và thang Superficial Rockwell, phù hợp để đo độ cứng của lớp phủ và vật liệu mỏng.

Máy đo độ cứng Rockwell Qness Q150 RCS

Qness Q150 RCS là dòng máy đo độ cứng Rockwell đến từ hãng Qness, với thiết kế chắc chắn và độ chính xác cao, lý tưởng cho môi trường sản xuất công nghiệp:

• Tích hợp camera kỹ thuật số - camera ghi lại hình ảnh vết lõm, cho phép lưu trữ dữ liệu và phân tích chi tiết.
• Giao diện thân thiện - màn hình cảm ứng trực quan và chức năng tự động giúp quá trình đo đơn giản hơn.
• Đo nhanh - hệ thống tự động điều chỉnh tải trọng và đo nhanh, tối ưu hóa thời gian kiểm tra chất lượng.

Máy đo độ cứng Rockwell AFFRI RSD Series

Dòng máy AFFRI RSD Series là lựa chọn lý tưởng cho các ngành công nghiệp cần đo độ cứng nhanh và chính xác:

• Tự động hóa hoàn toàn - từ giai đoạn đặt tải đến đọc kết quả, máy hoạt động hoàn toàn tự động, giúp tối ưu hóa quy trình đo.
• Đa thang đo - máy hỗ trợ nhiều thang đo Rockwell, từ HRA đến HRC, cho phép kiểm tra độ cứng của vật liệu với dải độ cứng khác nhau.
• Độ bền cao - máy có thiết kế chịu được môi trường khắc nghiệt, thích hợp cho các nhà máy sản xuất.

Máy đo độ cứng Rockwell là một thiết bị quan trọng, không chỉ cho phép đánh giá độ cứng của vật liệu một cách nhanh chóng mà còn cung cấp độ chính xác cao và độ bền. Với nhiều tùy chọn phù hợp cho các ứng dụng khác nhau, máy đo độ cứng nói chung và máy đo độ cứng Rockwell nói riêng đóng vai trò thiết yếu trong sản xuất, kiểm soát chất lượng, và nghiên cứu vật liệu.
