Máy mài phẳng Okamoto ACC-SA1
- Thương hiệu Okamoto Nhật Bản
- Máy mài phẳng độ chính xác cao
- Liên hệ để được tư vấn
| Vận hành | Bán tự động - tự động |
| Kích thước bàn | 200x500 đến 500x1000 |
Tính năng nổi bật của máy mài phẳng Okamoto ACC-SA1
- Nâng cấp lý tưởng từ dòng Okamoto ACC-DX nổi tiếng
- Cài đặt hành trình ngang bằng chế độ Teach-In
- Thiết kế nhỏ gọn, tiết kiệm không gian
- Điều khiển mới với màn hình cảm ứng LCD, dễ dàng giám sát chức năng máy và quá trình mài
- Chức năng tự động mài tủa (Auto dress) có bù trừ
- Tích hợp sẵn biến tần trục chính (spindle inverter)
- Tính năng rút dao tự động (auto-retract)

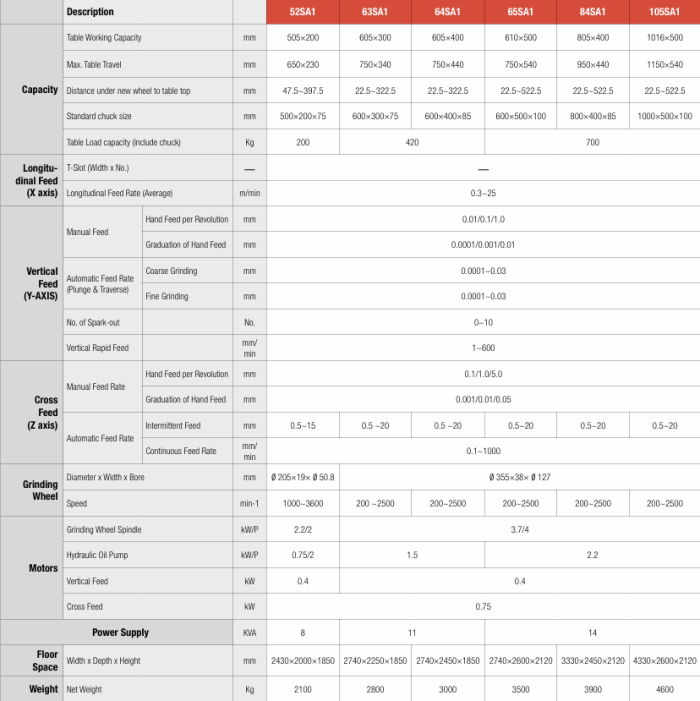

Thông số kỹ thuật máy mài phẳng Okamoto ACC-SA1
|
Mô tả |
52SA1 |
63SA1 |
64SA1 |
65SA1 |
84SA1 |
105SA1 |
|
Capacity |
||||||
|
Kích thước bàn làm việc (mm) |
500×200 |
600×300 |
600×400 |
610×500 |
800×400 |
1016×500 |
|
Hành trình bàn (mm) |
650×230 |
750×340 |
750×440 |
750×540 |
950×440 |
1150×540 |
|
Khoảng cách từ bánh mài đến mặt bàn (mm) |
47.5–397.5 |
22.5–322.5 |
22.5–322.5 |
22.5–322.5 |
22.5–522.5 |
22.5–522.5 |
|
Kích thước mâm cặp chuẩn (mm) |
500×200×75 |
600×300×75 |
600×400×85 |
600×500×85 |
800×400×85 |
1000×500×100 |
|
Tải trọng bàn (kg) |
200 |
420 |
|
700 |
700 |
700 |
|
Longitudinal Feed (X-AXIS) |
||||||
|
Rãnh chữ T (số lượng x chiều rộng) |
— |
— |
— |
— |
— |
— |
|
Tốc độ tiến bàn dọc (m/phút) |
0.3–25 |
|||||
|
Vertical Feed (Y-AXIS) |
||||||
|
Tiến tay trục Y (mm/vòng) |
0.01/0.1/1.0 |
|||||
|
Bước tiến tay trục Y (mm) |
0.0001/0.001/0.01 |
|||||
|
Tốc độ mài thô tự động (mm) |
0.001–0.003 |
|||||
|
Tốc độ mài tinh tự động (mm) |
0.001–0.003 |
|||||
|
Số lần đánh bóng cuối |
0–10 |
|||||
|
Tốc độ tiến nhanh trục Y (mm/phút) |
1–600 |
|||||
|
Cross Feed (Z axis) |
||||||
|
Tiến tay trục Z (mm/vòng) |
0.1/1.0/5.0 |
|||||
|
Bước tiến tay trục Z (mm) |
0.001/0.01/0.05 |
|||||
|
Tiến từng bước trục Z (mm) |
0.5–15 |
0.5–20 |
0.5–20 |
0.5–20 |
0.5–20 |
0.5–20 |
|
Tốc độ tiến liên tục trục Z (mm/phút) |
0.1–1000 |
|||||
|
Grinding Wheel |
||||||
|
Kích thước đá mài |
⌀205×19×⌀50.8 |
⌀355×38×⌀127 |
||||
|
Tốc độ đá (vòng/phút) |
1000–3600 |
200–2500 |
200–2500 |
200–2500 |
200–2500 |
200–2500 |
|
Motors |
||||||
|
Công suất trục chính đá mài (kW/P) |
2.2/2 |
3.7/4 |
||||
|
Bơm dầu thủy lực (kW/P) |
0.75/2 |
1.5 |
2.2 |
|||
|
Động cơ trục Y (kW) |
0.4 |
0.4 |
||||
|
Động cơ trục Z (kW) |
0.75 |
|||||
|
Power Supply |
||||||
|
Nguồn điện (KVA) |
8 |
11 |
14 |
|||
|
Floor Space |
||||||
|
Kích thước máy (DxRxC mm) |
2430×2000×1850 |
2740×2250×1850 |
2740×2450×1850 |
2740×2600×2120 |
3130×2450×2120 |
4330×2600×2120 |
|
Weight |
||||||
|
Trọng lượng (kg) |
2100 |
2800 |
3000 |
3500 |
3900 |
4600 |
