Vòng bi chịu lực dọc trục là gì?

Vòng bi chịu lực dọc trục, còn gọi là vòng bi chặn trục (thrust bearing), là loại vòng bi được thiết kế đặc biệt để chịu tải trọng theo phương trục, tức là lực tác động song song với trục quay, thay vì vuông góc như tải hướng tâm.

Khác với các loại vòng bi thông thường chỉ chịu lực hướng tâm, vòng bi chặn trục có cấu tạo giúp phân bổ và truyền tải dọc trục một cách hiệu quả, hạn chế mài mòn và đảm bảo chuyển động quay mượt mà. Loại vòng bi này thường được sử dụng trong các hệ thống cơ khí mà lực chủ yếu tác động từ đầu trục, ví dụ như trong máy bơm trục đứng, quạt ly tâm, hộp số, hoặc hệ thống ly hợp.

Vòng bi chặn trục có nhiều biến thể tùy thuộc vào cấu tạo con lăn (bi cầu hoặc con lăn trụ), giúp nó có thể đáp ứng cả nhu cầu tốc độ cao, tải trọng lớn, hoặc hướng lực kép (hai chiều). Đây là thành phần quan trọng giúp tăng độ bền và sự ổn định cho các thiết bị cơ khí hoạt động liên tục.

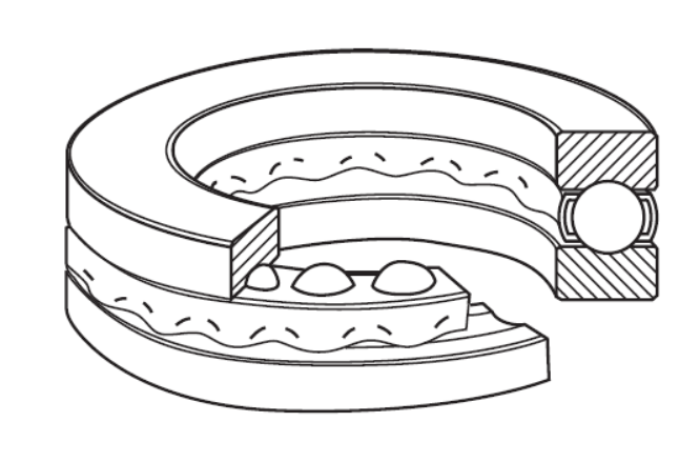

Cấu tạo đặc trưng của vòng bi chịu lực dọc trục

Bộ phận	Chức năng
Vòng trong	Gắn trực tiếp với trục quay, truyền tải từ trục sang bi hoặc con lăn
Vòng ngoài	Cố định vào vỏ máy, giữ vòng bi tại chỗ và truyền lực từ bi ra ngoài
Bộ phận lăn	Thường là bi cầu hoặc con lăn trụ, tiếp nhận và truyền tải trọng dọc trục
Vòng cách	Giữ khoảng cách đều giữa các bi/con lăn, giảm ma sát và ngăn va chạm trực tiếp
Phớt chắn (nếu có)	Ngăn bụi bẩn, nước hoặc dầu bôi trơn lọt vào vòng bi, giúp tăng tuổi thọ

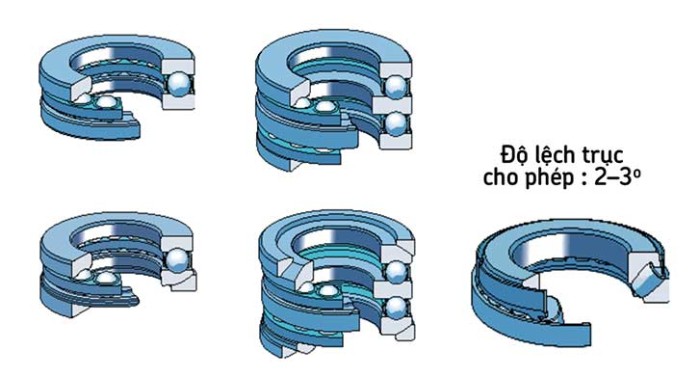

Phân loại vòng bi chịu lực dọc trục

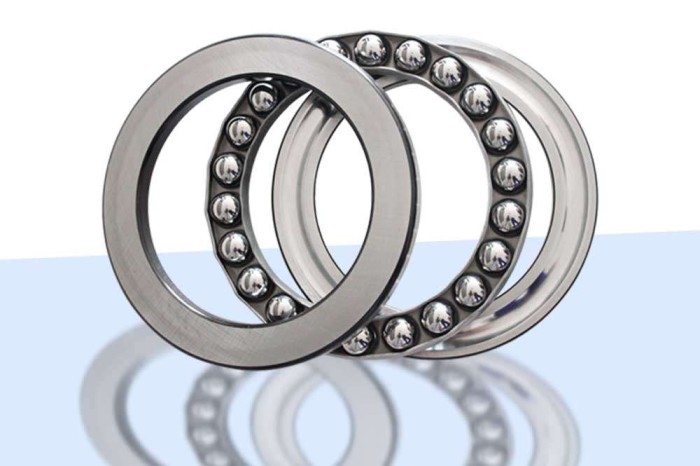

Vòng bi chặn một hướng (Single-Direction)

Vòng bị chặn một hướng là loại vòng bi chỉ chịu được tải trọng dọc trục theo một chiều duy nhất. Chúng bao gồm một vòng trong, một vòng ngoài và một bộ bi (hoặc con lăn) nằm giữa. Vòng bi chặn một hướng thường được sử dụng trong các thiết bị cơ khí mà tải trọng tác động theo hướng cố định, như trong hệ thống đẩy trục hoặc bánh đà.

Do chỉ chịu tải theo một hướng, loại vòng bi này không phù hợp cho các ứng dụng có lực đảo chiều hoặc dao động liên tục. Tuy nhiên, chúng có khả năng quay mượt, dễ lắp đặt và tiết kiệm không gian khi thiết kế.

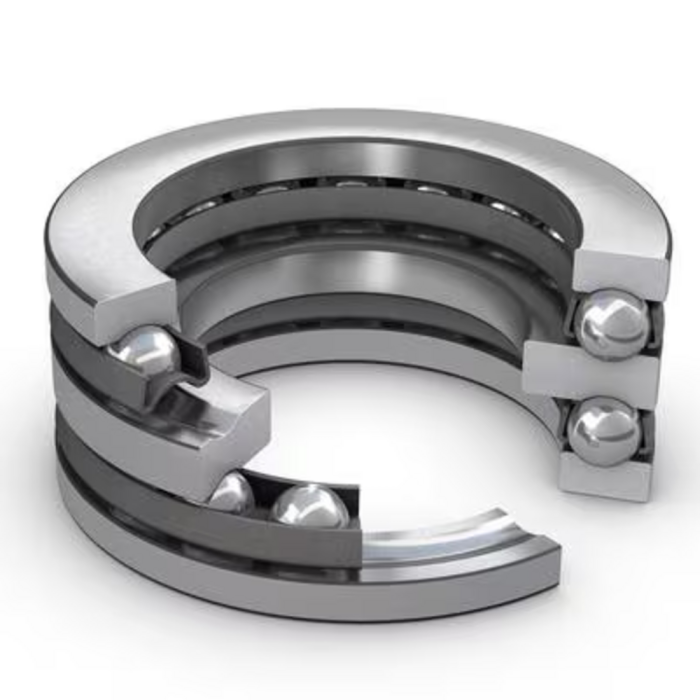

Vòng bi chặn hai hướng (Double-Direction)

Vòng bi chặn hai hướng có cấu tạo gồm hai bộ bi và ba vòng chặn, cho phép nó chịu được tải trọng dọc trục theo cả hai chiều. Loại này đặc biệt hữu ích trong những ứng dụng mà trục có thể bị tác động lực từ cả hai hướng, ví dụ như trong trục chính máy công cụ, bộ truyền lực hai chiều, hoặc thiết bị quay đảo chiều.

Vòng bi chặn hai hướng thường yêu cầu căn chỉnh chính xác khi lắp đặt, nhưng đổi lại nó mang lại hiệu suất cao và ổn định khi tải thay đổi liên tục.

Ưu điểm và hạn chế của vòng bi chịu lực dọc trục

Ưu điểm	Hạn chế
Khả năng chịu lực dọc trục tốt, nhất là trong các hệ thống quay chịu tải lớn	Không chịu được tải hướng tâm hoặc chỉ chịu được rất nhỏ
Thiết kế nhỏ gọn, dễ lắp đặt trong các hệ thống máy móc	Cần căn chỉnh chính xác để tránh mài mòn không đều hoặc kẹt bi
Vận hành ổn định, ít rung lắc khi hoạt động	Tuổi thọ giảm nếu sử dụng sai ứng dụng hoặc quá tải
Có nhiều loại để lựa chọn theo nhu cầu tải trọng và hướng tải	Giá thành có thể cao hơn so với vòng bi thường, nhất là loại 2 hướng

Khi nào nên sử dụng vòng bi chịu lực dọc trục?

Hệ thống có lực tác động chủ yếu theo phương dọc trục, cần loại vòng bi chuyên dụng để đảm bảo độ bền và hiệu quả vận hành.
Trục quay có hướng tải ổn định theo một chiều hoặc hai chiều, phù hợp với vòng bi chặn một hướng hoặc hai hướng.
Cần định vị trục chính xác, tránh chuyển động dọc trục trong các cụm cơ khí yêu cầu độ chính xác cao.
Thiết bị yêu cầu vận hành êm ái, hạn chế rung động và ma sát ở tốc độ cao hoặc liên tục.
Không gian lắp đặt bị giới hạn, cần loại vòng bi nhỏ gọn nhưng vẫn đảm bảo khả năng chịu tải dọc trục tốt.

Ứng dụng của vòng bi chịu lực dọc trục trong thực tế

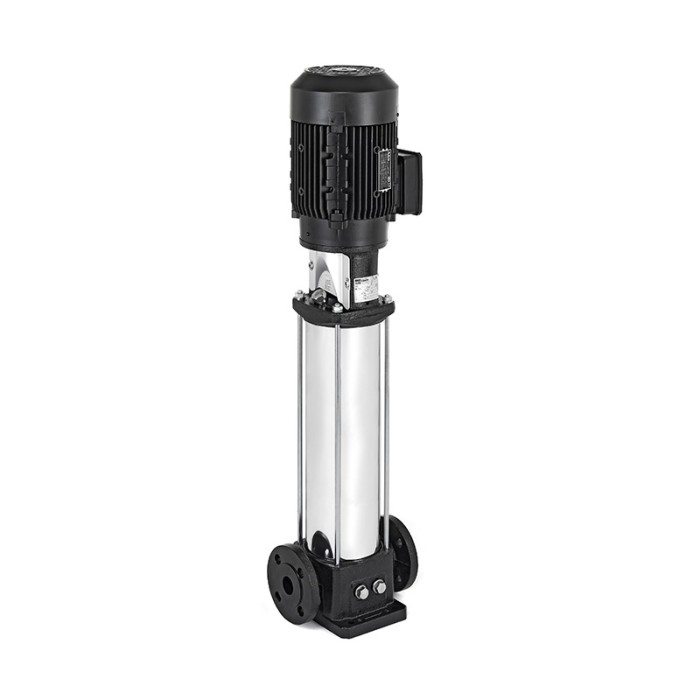

Máy bơm nước trục đứng
Hệ thống ly hợp, hộp số
Trục quay trong tua-bin, động cơ điện
Thiết bị nâng hạ, trục ép thủy lực
Quạt công nghiệp công suất lớn
Thiết bị dầu khí, máy ép khuôn
Rotor của máy phát điện

Vòng bi chịu lực dọc trục đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền cho các thiết bị cơ khí. Việc lựa chọn đúng loại vòng bi phù hợp sẽ giúp tối ưu hoạt động và giảm thiểu hư hỏng trong quá trình vận hành.
