Vòng bi hai dãy

Vòng bi hai dãy là gì?

Vòng bi hai dãy là loại vòng bi có hai hàng con lăn hoặc bi được sắp xếp song song, giúp tăng khả năng chịu tải trọng cả theo phương hướng tâm và dọc trục. Nhờ cấu tạo này, vòng bi hai dãy có thể hoạt động ổn định trong các điều kiện tải trọng nặng hoặc tải phức hợp, đồng thời giữ được độ chính xác và độ bền cao.

Khi nào cần sử dụng vòng bi hai dãy?

• Khi cần tăng khả năng chịu tải trọng mà không muốn tăng kích thước vòng bi quá nhiều.
• Trong các ứng dụng có tải trọng hướng tâm lớn, đôi khi kết hợp thêm tải dọc trục.
• Khi không gian lắp đặt có hạn, nhưng yêu cầu ổ trục phải chịu lực cao và bền bỉ.
• Trong môi trường có độ rung hoặc chấn động cao, vòng bi hai dãy giúp vận hành ổn định hơn.

Các loại vòng bi hai dãy phổ biến

Vòng bi cầu hai dãy

Là loại vòng bi có cấu tạo tương tự như vòng bi cầu rãnh sâu một dãy, nhưng gồm hai hàng bi song song. Loại này có khả năng chịu tải hướng tâm lớn và tải dọc trục theo cả hai hướng, phù hợp với những ứng dụng yêu cầu độ cứng cao, tiết kiệm không gian hơn so với việc dùng hai vòng bi một dãy lắp kèm.

Vòng bi tiếp xúc góc hai dãy

Vòng bi này được thiết kế để chịu cả tải hướng tâm và tải dọc trục theo cả hai hướng. Có thể xem như hai vòng bi tiếp xúc góc một dãy lắp liền với nhau, với một vòng ngoài và một vòng trong duy nhất. Được dùng nhiều trong các trục chính máy công cụ hoặc hộp số.

Vòng bi tự lựa hai dãy

Loại vòng bi có khả năng tự điều chỉnh góc lệch trục nhờ vào rãnh lăn hình cầu trên vòng ngoài. Thường sử dụng trong các điều kiện lắp đặt dễ sai lệch hoặc có độ võng trục, như trong ngành dệt may, máy bơm hoặc động cơ điện.

Vòng bi đũa hai dãy

Sử dụng hai hàng con lăn trụ, loại vòng bi này có khả năng chịu tải trọng hướng tâm rất lớn. Một số loại có thể tách rời, giúp dễ dàng lắp đặt và bảo trì. Thích hợp cho các ứng dụng tải nặng như máy ép, động cơ điện công suất lớn.

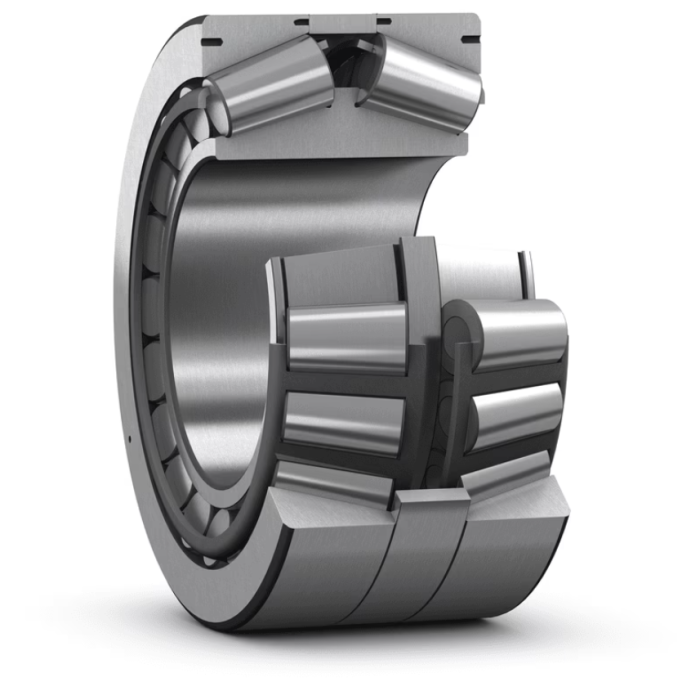

Vòng bi côn hai dãy

Gồm hai hàng con lăn hình côn được thiết kế để chịu cả tải trọng hướng tâm và tải dọc trục. Loại này thường được sử dụng trong các hệ thống yêu cầu độ chính xác và tải lớn như hộp số, trục bánh xe ô tô, máy cán thép.

Ưu nhược điểm của vòng bi hai dãy

Vòng bi hai dãy là lựa chọn tối ưu cho các ứng dụng yêu cầu khả năng chịu tải lớn, độ ổn định cao và tiết kiệm không gian lắp đặt. Với nhiều chủng loại khác nhau như vòng bi cầu, tiếp xúc góc, tự lựa, đũa và côn hai dãy, người dùng có thể linh hoạt lựa chọn tùy theo điều kiện vận hành và mục đích sử dụng. Việc hiểu rõ đặc điểm từng loại sẽ giúp tối ưu hiệu suất máy móc và kéo dài tuổi thọ thiết bị.
