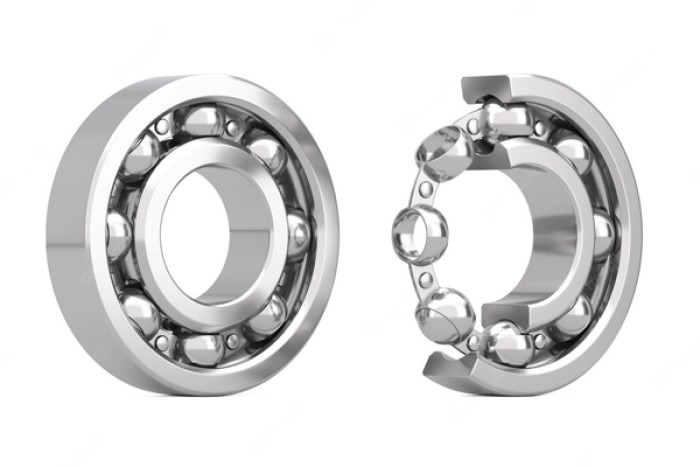

Vòng bi là gì?
Vòng bi (còn gọi là bạc đạn) là một bộ phận cơ khí có nhiệm vụ giảm ma sát giữa các chi tiết chuyển động quay hoặc tịnh tiến. Nhờ có vòng bi, chuyển động giữa các chi tiết máy trở nên trơn tru, nhẹ nhàng và ít bị hao mòn hơn theo thời gian. Vòng bi được ứng dụng rộng rãi trong máy móc công nghiệp, xe cộ, thiết bị điện và nhiều hệ thống cơ khí khác.

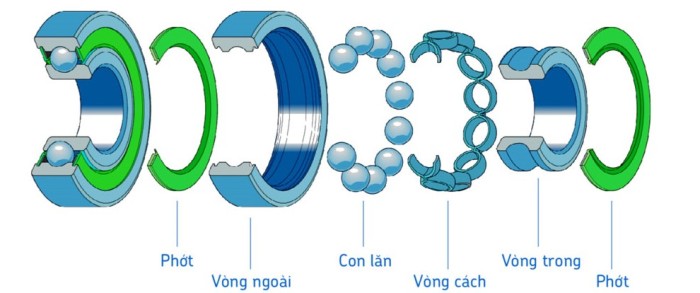

Cấu tạo của vòng bi
- Vòng trong tiếp xúc trực tiếp với trục và quay theo trục trong quá trình làm việc.
- Vòng cách định vị các con lăn và giữ khoảng cách đều giữa chúng để tránh va chạm khi chuyển động.
- Con lăn nằm giữa hai vòng, chịu tải và quay theo chuyển động của vòng trong.
- Vòng ngoài được gắn cố định vào vỏ máy, đóng vai trò như bề mặt đỡ cho con lăn.
- Phớt bảo vệ bên trong vòng bi khỏi bụi bẩn và tạp chất, đồng thời giữ chất bôi trơn không bị rò rỉ.
Cơ chế và tính năng của vòng bi
- Vòng bi hai hàng có hai dãy bi giúp phân bổ tải đều hơn và tiết kiệm không gian so với việc lắp hai vòng bi đơn, tuy nhiên đòi hỏi độ chính xác cao hơn trong căn chỉnh.
- Vỏ có mặt bích cho phép cố định vòng bi trực tiếp lên bề mặt, hỗ trợ việc lắp đặt nhanh chóng và ổn định trục.
- Lồng giữ bi đúng vị trí trong quá trình hoạt động, giảm ma sát giữa các bi, thường làm bằng thép hoặc nhựa tùy ứng dụng.
- Vật liệu chế tạo vòng bi bao gồm thép không gỉ, thép mạ crôm và gốm. Vòng bi gốm nhẹ, chống ăn mòn và không cần bôi trơn nhưng dễ nứt. Vòng bi lai kết hợp rãnh thép và bi gốm cho hiệu suất cao hơn.
- Vòng bi tự sắp xếp có rãnh ngoài hình cầu, cho phép tự điều chỉnh với sai lệch góc nhỏ, phù hợp với ứng dụng có trục dài hoặc lắp đặt không hoàn hảo, dù khả năng chịu tải thấp hơn.
Vòng bi hoạt động như thế nào?
Nguyên lý hoạt động của vòng bi dựa trên việc thay thế ma sát trượt bằng ma sát lăn. Khi trục quay, vòng trong cũng quay theo, tạo ra chuyển động lăn của các con lăn (hoặc bi) giữa hai vòng. Nhờ đó, lực cản giữa các bộ phận cơ khí giảm đáng kể, giúp thiết bị hoạt động nhẹ nhàng, ổn định và ít tiêu hao năng lượng. Việc sử dụng chất bôi trơn và thiết kế chính xác giúp vòng bi hoạt động êm ái, bền bỉ và chịu tải tốt.

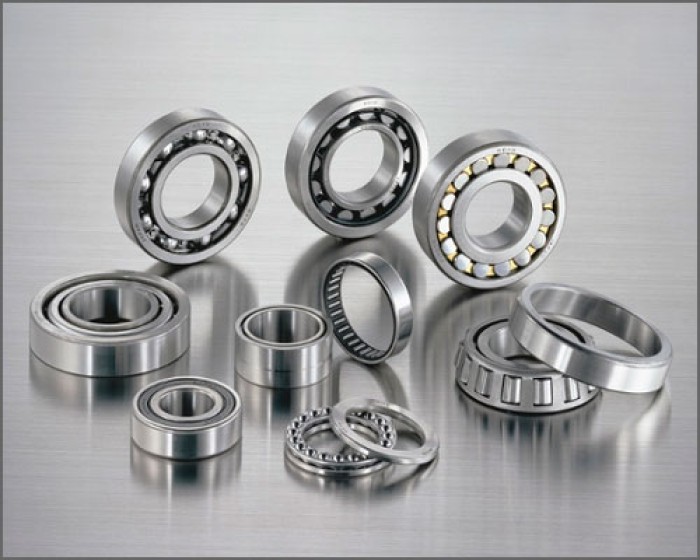

Một số loại vòng bi
Vòng bi cầu
- Sử dụng các con lăn hình trụ, hình cầu hoặc hình côn thay cho bi tròn.
- Có khả năng chịu tải trọng lớn hơn so với vòng bi dạng bi.
- Phù hợp cho các thiết bị nặng, máy công nghiệp, động cơ lớn.

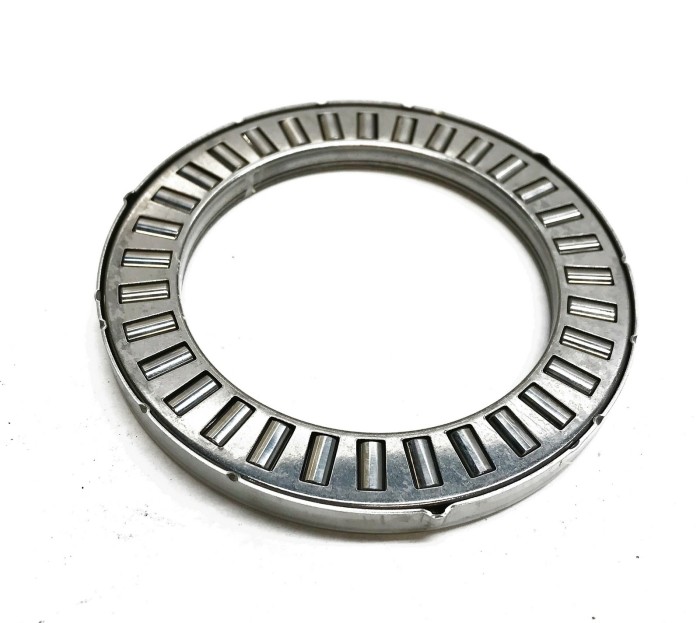

Vòng bi đũa
- Thiết kế đặc biệt để chịu lực theo phương trục, tức là lực dọc theo hướng quay.
- Ứng dụng trong các hệ thống có tải trọng nén lớn, như trục vít, chân vịt tàu thủy, ghế xoay…
- Có thể dùng bi hoặc con lăn để chịu lực.
Vòng bi côn
- Sử dụng các con lăn hình côn, có khả năng chịu đồng thời lực dọc trục và lực hướng tâm.
- Thường được dùng trong bánh xe ô tô, máy móc cơ giới hoặc các thiết bị quay có tải trọng lớn.
Lợi ich của việc sử dụng vòng bi
- Giảm ma sát giữa các bộ phận chuyển động, giúp thiết bị vận hành trơn tru.
- Tăng tuổi thọ và độ bền cho máy móc nhờ hạn chế mài mòn.
- Giúp tiết kiệm năng lượng nhờ giảm lực cản trong quá trình chuyển động.
- Tăng độ chính xác và hiệu suất cho các hệ thống cơ khí.
- Hỗ trợ hoạt động ổn định ở tốc độ cao mà không gây nóng hoặc rung lắc mạnh.
- Bảo trì đơn giản, dễ thay thế và đa dạng chủng loại cho nhiều ứng dụng khác nhau.
Vòng bi là một trong những thành phần cơ khí quan trọng nhất, góp phần tối ưu hóa hiệu suất hoạt động và độ bền của máy móc. Với cấu tạo đơn giản nhưng cơ chế hoạt động thông minh, vòng bi giúp giảm ma sát, tiết kiệm năng lượng và duy trì sự ổn định trong các chuyển động quay. Tùy theo mục đích sử dụng, người dùng có thể lựa chọn nhiều loại vòng bi khác nhau như vòng bi lăn, vòng bi lực đẩy hay vòng bi hình nón. Việc hiểu rõ nguyên lý và ứng dụng của vòng bi sẽ giúp bạn lựa chọn và bảo trì thiết bị hiệu quả hơn.
