Vòng bi côn

Vòng bi côn là gì?

Vòng bi côn là loại vòng bi sử dụng các con lăn hình nón để truyền tải lực giữa các bộ phận quay. Nhờ thiết kế hình nón của con lăn và rãnh lăn, vòng bi côn có khả năng chịu được cả tải trọng hướng tâm (vuông góc với trục quay) và tải trọng hướng trục (dọc theo trục quay). Cấu tạo đặc biệt này giúp vòng bi côn hoạt động ổn định trong các điều kiện chịu tải nặng và có tốc độ quay cao.

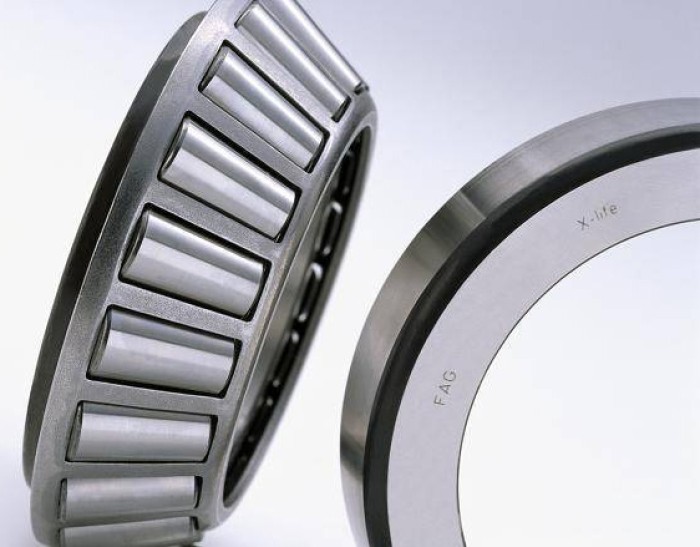

Điểm nổi bật của vòng bi côn là khả năng tách rời giữa vành trong và vành ngoài, giúp việc lắp đặt, kiểm tra, và bảo trì trở nên đơn giản và thuận tiện hơn. Đây là lựa chọn lý tưởng cho các hệ thống cơ khí cần độ chính xác, khả năng chịu lực lớn và tuổi thọ cao.

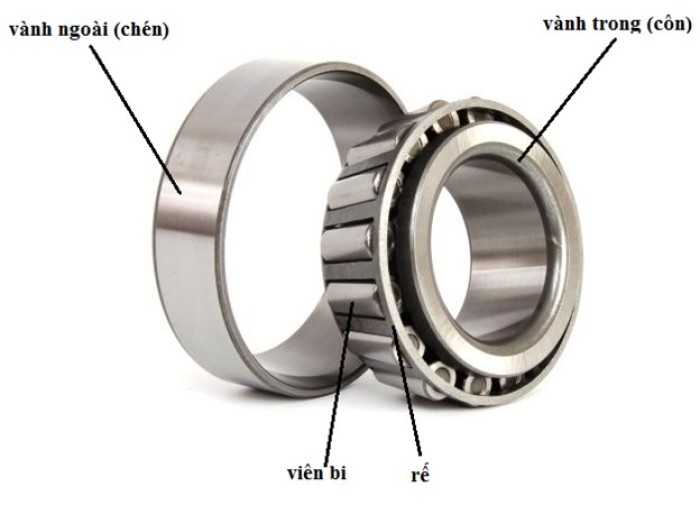

Cấu tạo của vòng bi côn

Vành trong (côn)

Là bộ phận gắn với trục quay, có rãnh hình nón bên trong để chứa các con lăn. Vành trong quay cùng trục, truyền tải trọng từ trục vào con lăn.

Vành ngoài (chén)

Là phần tĩnh, thường được gắn cố định vào vỏ máy hoặc kết cấu khung. Mặt bên trong của vành ngoài cũng có rãnh lăn hình nón, tạo tiếp xúc với các con lăn. Vành ngoài và vành trong tạo thành bề mặt tiếp xúc để con lăn di chuyển.

Con lăn hình nón

Là các phần tử lăn có dạng hình nón, nằm giữa vành trong và vành ngoài. Thiết kế hình nón cho phép truyền lực hiệu quả cả theo hướng trục và hướng tâm, đồng thời giảm ma sát trong quá trình quay.

Vòng cách (rế)

Là bộ phận giữ cho các con lăn luôn ở khoảng cách đều nhau, giúp phân bổ tải trọng đồng đều và giảm ma sát giữa các con lăn. Vòng cách cũng giúp con lăn vận hành trơn tru mà không bị va chạm trực tiếp vào nhau.

Ưu điểm nhược điểm của vòng bi côn

Ứng dụng thực tế của vòng bi côn

Công nghiệp ô tô

Vòng bi côn thường được sử dụng trong trục bánh xe ô tô, đặc biệt là bánh trước và bánh sau. Chúng giúp bánh xe quay trơn tru, chịu được lực hướng tâm từ trọng lượng xe và lực dọc trục khi xe rẽ hoặc vào cua.

Máy cán thép

Trong các trục cán của máy cán thép, vòng bi côn chịu lực rất lớn do các cuộn thép nặng truyền xuống. Vòng bi giúp trục quay đều, ổn định trong điều kiện tải trọng nặng và tốc độ cao.

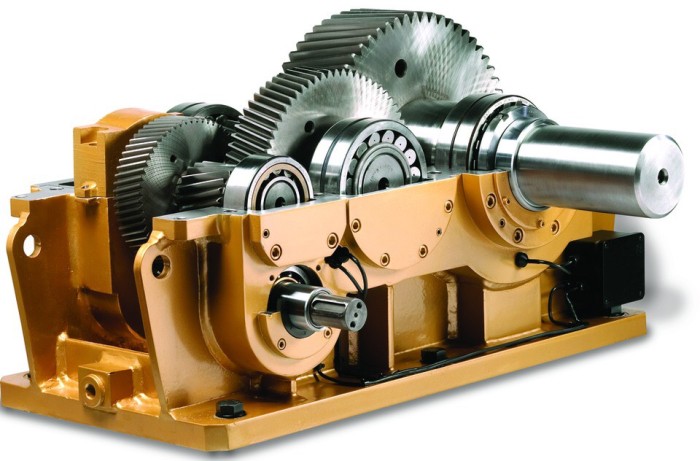

Hộp giảm tốc

Vòng bi côn được dùng để giữ ổn định các trục truyền động bên trong hộp giảm tốc, giúp giảm ma sát và chịu được lực tác động hỗn hợp, từ đó duy trì hiệu suất truyền động cao và kéo dài tuổi thọ thiết bị.

Ngành công nghiệp khai khoáng

Trong máy nghiền, máy đào, băng tải, vòng bi côn đảm nhiệm vai trò truyền động trơn tru cho các bộ phận quay trong môi trường bụi bẩn, rung động mạnh và tải trọng lớn.

Máy công cụ và thiết bị chế tạo

Vòng bi côn giúp các trục quay trong máy tiện, máy phay, máy khoan… hoạt động chính xác, chịu được lực cắt và đảm bảo độ ổn định cao trong suốt quá trình gia công.

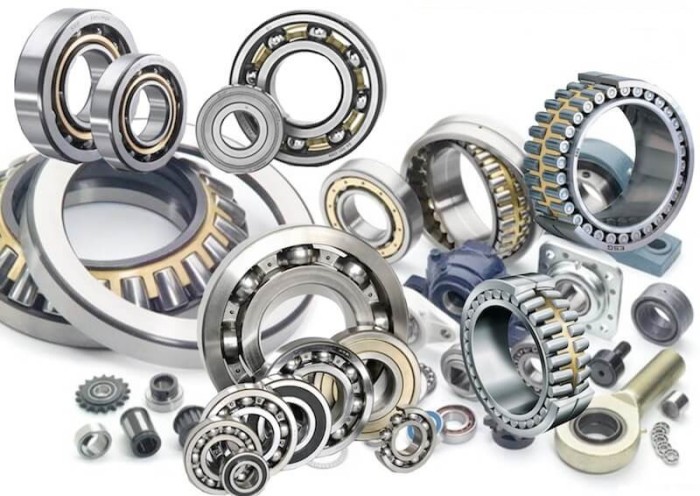

Phân biệt vòng bi côn - vòng bi cầu - vòng bi đũa

Vòng bi côn là một trong những loại vòng bi quan trọng và phổ biến nhất trong công nghiệp hiện đại nhờ khả năng chịu tải lớn, hoạt động bền bỉ và hiệu quả trong nhiều điều kiện làm việc khắc nghiệt. Với cấu tạo đặc biệt và khả năng chịu tải hướng tâm lẫn tải dọc trục, vòng bi côn không chỉ được ứng dụng rộng rãi trong ngành ô tô, chế tạo máy mà còn xuất hiện trong nhiều hệ thống truyền động công nghiệp khác. Việc hiểu rõ về đặc điểm, cấu tạo và ứng dụng của vòng bi côn giúp kỹ sư và doanh nghiệp lựa chọn đúng loại vòng bi phù hợp, từ đó nâng cao hiệu suất và độ tin cậy của thiết bị, máy móc trong thực tế.
