Mâm cặp thủy lực

Mâm cặp thủy lực là gì?

Mâm cặp thủy lực là thiết bị kẹp chặt phôi được sử dụng rộng rãi trong các máy tiện CNC và máy gia công cơ khí hiện đại. Khác với mâm cặp cơ khí, mâm cặp thủy lực hoạt động dựa trên áp lực dầu từ hệ thống thủy lực để điều khiển các chấu kẹp, giúp quá trình kẹp phôi nhanh chóng, chính xác và ổn định. Đây là giải pháp tối ưu trong sản xuất hàng loạt, đòi hỏi tốc độ và độ chính xác cao.

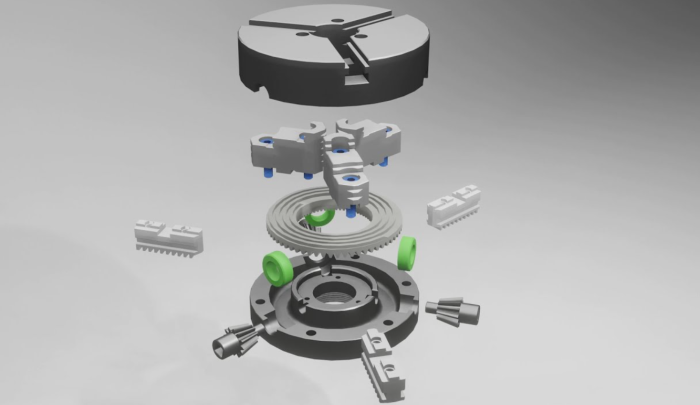

Cấu tạo chính của mâm cặp thủy lực trên máy tiện

Mâm cặp thủy lực

• Gắn trực tiếp trên trục chính của máy tiện.
• Có nhiệm vụ giữ và kẹp phôi chắc chắn trong quá trình gia công.
• Các chấu kẹp được thiết kế di chuyển đồng bộ, đảm bảo độ đồng tâm cao.

Xy lanh quay thủy lực

• Được lắp phía sau trục chính của máy tiện.
• Có nhiệm vụ tạo chuyển động tịnh tiến nhờ áp lực dầu thủy lực, truyền lực đến mâm cặp.
• Giúp mở và đóng chấu kẹp một cách nhanh chóng, chính xác.

Trạm nguồn thủy lực

• Là nơi tạo áp suất dầu cần thiết để vận hành xy lanh và mâm cặp.
• Bao gồm bơm thủy lực, bình dầu, bộ lọc, van điều khiển và hệ thống đường ống dẫn dầu.
• Đảm bảo cung cấp áp suất ổn định, an toàn và liên tục cho toàn bộ hệ thống.

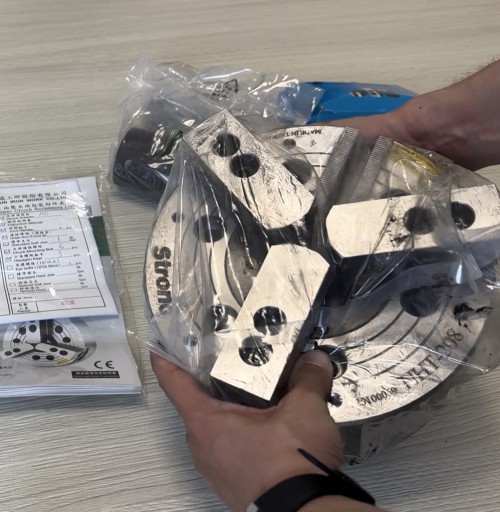

Các loại mâm cặp thủy lực phổ biến hiện nay

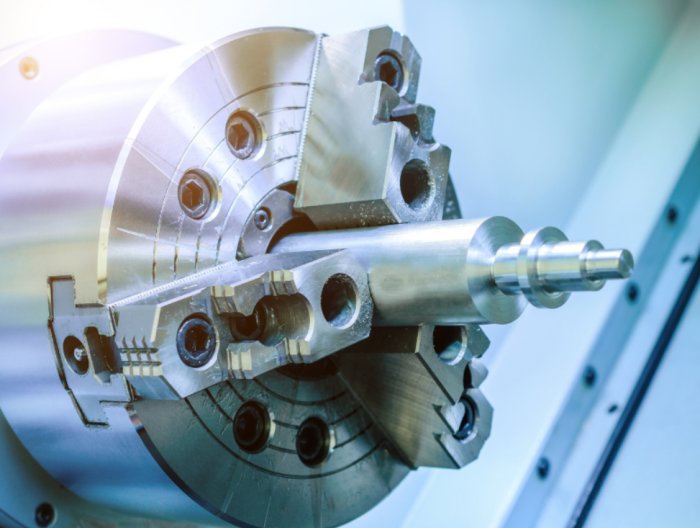

Nguyên lý hoạt động chung của mâm cặp thủy lực

• Hệ thống thủy lực bơm dầu vào xy lanh quay.
• Xy lanh truyền lực qua cần kéo hoặc piston đến mâm cặp.
• Chấu kẹp của mâm cặp đóng/mở theo áp lực dầu, tạo ra lực kẹp mạnh và đồng đều.
• Quá trình này diễn ra nhanh, ổn định, đảm bảo giữ phôi chắc chắn trong suốt thời gian gia công.

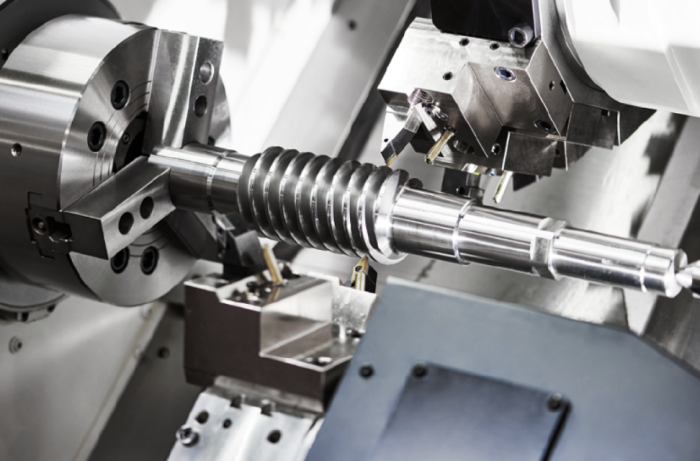

Ứng dụng của mâm cặp thủy lực

• Sử dụng trong máy tiện CNC, máy tiện tự động, máy mài tròn.
• Gia công chi tiết hàng loạt trong ngành cơ khí chính xác.
• Sản xuất linh kiện ô tô, xe máy, hàng không.
• Kẹp giữ phôi trong các máy khoan, phay, doa yêu cầu độ chính xác cao.
• Đặc biệt thích hợp trong dây chuyền sản xuất tốc độ cao, đòi hỏi thời gian kẹp/ngả phôi ngắn.

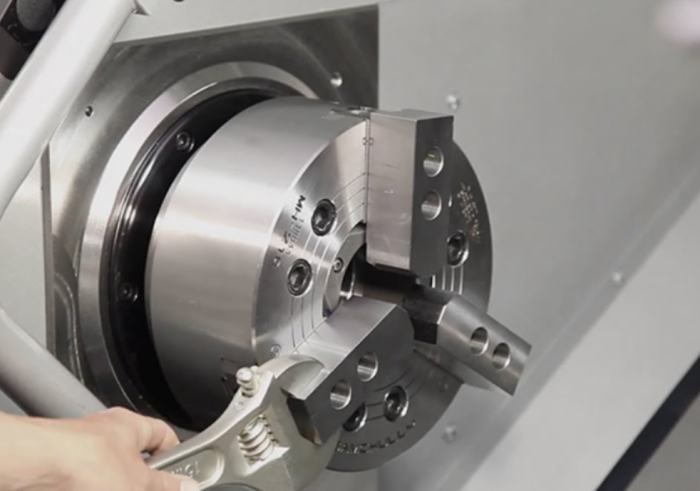

Lưu ý để lựa chọn mâm cặp thủy lực phù hợp

• Nên chọn đường kính phù hợp với kích thước phôi và máy tiện. Đường kính phải đủ lớn để giữ chắc phôi nhưng không vượt quá giới hạn lỗ khoan trên máy.
• Khoảng cách mở rộng của chấu kẹp cần tương ứng với kích thước phôi. Nếu quá lớn sẽ khiến phôi không ổn định, nếu quá nhỏ sẽ không kẹp được.
• Ưu tiên các loại mâm cặp có độ đồng tâm cao, đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo chất lượng gia công.
• Lực kẹp phải vừa đủ để giữ phôi chắc chắn, không quá mạnh gây biến dạng. Đặc biệt quan trọng trong các chi tiết mỏng hoặc yêu cầu độ chính xác cao.
• Mâm cặp thường làm từ thép hợp kim hoặc hợp kim đặc biệt, có khả năng chịu lực, chống mài mòn và đảm bảo độ bền trong môi trường gia công khắc nghiệt.

Nên mua mâm cặp thủy lực ở đâu?

Một chiếc mâm cặp chất lượng là yếu tố nền tảng để đảm bảo độ chính xác của cả quá trình gia công. Tuy nhiên, việc chọn đúng nhà cung cấp và nhà phân phối cũng quan trọng không kém. Thietbicnc là đơn vị phân phối uy tín tại Việt Nam, chuyên cung cấp các loại mâm cặp thủy lực 2 chấu, 3 chấu, 4 chấu chính hãng.
